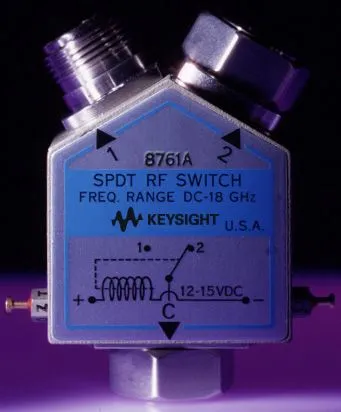

Keysight 8761A Coaxial Switch
Keysight 8761A коаксіальний комутатор
Запитати ціну
Keysight 8761A is a broadband SPDT coaxial switch for 50Ω systems from DC to 18 GHz, featuring magnetic latching solenoids, low SWR, and 0.03 dB RF repeatability.
Деталі продукту
| Модель | 8761A |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8761A – це одно-полюсний дво-позиційний (SPDT) коаксіальний комутатор з відмінними електричними та механічними характеристиками для систем передачі з імпедансом 50 Ом, що працюють від DC до 18 ГГц. Його невеликий розмір та легка конструкція роблять його ідеальним для застосувань з обмеженим простором, а універсальність та відмінна RF-продуктивність роблять його придатним для автоматизованого тестування та системних застосувань.
Основні характеристики
- Діапазон частот: DC до 18 ГГц
- Широкосмугова робота з конфігурацією break-before-make
- Магнітні фіксуючі соленоїди для надійної роботи
- RF повторюваність: 0.03 дБ (типово)
- Гарантована робота до 1 мільйона циклів
- Розетки, що задаються користувачем, з понад 250 можливих комбінацій
- Розетка без завантаження
RF Продуктивність
- Втрати вставлення: менше 0.5 дБ до 12.4 ГГц; менше 0.8 дБ до 18 ГГц
- Ізоляція: більше 50 дБ до 12.4 ГГц; більше 45 дБ до 18 ГГц
- Характеристичний імпеданс: 50 Ω
Застосування
- Автоматизовані системи тестування та вимірювання
- Тестування та характеризація RF компонентів
- Маршрутизація сигналів у лабораторних та виробничих середовищах
Характеристики
| Type | User specified connectors (over 250 possible combinations) Unterminated Break-before-make |
| Excellent RF Repeatability & Long Life Span | RF repeatability of 0.03 dB typical Guaranteed performance up to 1 million cycles |
| Superior RF Performance | Insertion loss: < 0.5 dB to 12.4 GHz, < 0.8 dB to 18 GHz Isolation: > 50 dB to 12.4 GHz, > 45 to 18 GHz |
| Feature | Parameters |
| Switch Type | Single-pole double-throw, break before make, latching solenoid |
| Frequency Range | DC to 18 GHz |
| Insertion Loss | DC to 12.4 GHz: <0.5 dB DC to 18.0 GHz: <0.8 dB |
| Isolation | DC to 12.4 GHz: >50 dB DC to 18.0 GHz: >45 dB |
| Characteristic Impedance | 50 Ω |
