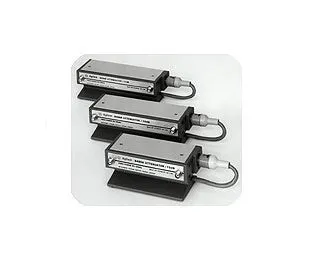

Keysight 8496GH21 Programmable Step Attenuator
Keysight 8496GH21 програмований аттенюатор
Запитати ціну
Keysight 8496GH21 programmable step attenuator provides 0 to 110 dB attenuation in 10 dB steps across dc to 4 GHz with 0.01 dB repeatability.
Деталі продукту
| Модель | 8496GH21 |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8496GH21 — програмований аттенюатор для RF та мікрохвильових застосувань у діапазоні dc до 4 ГГц. Забезпечує затухання від 0 до 110 дБ кроками 10 дБ з винятковою повторюваністю 0.01 дБ. Точно виготовлені листяні пружини із золочення дозволяють понад 5 мільйонів циклів роботи на розділ із мінімальною деградацією характеристик.
Основні характеристики
- Діапазон частот: dc до 4 ГГц
- Діапазон затухання: 0 до 110 дБ кроками 10 дБ
- Вносимі втрати при 0 дБ: 0.6 дБ + 0.09 дБ/ГГц
- Максимальне КВС: 1.5
- Повторюваність: максимум 0.03 дБ при 5 мільйонах циклів на розділ
- Час комутації: максимум 20 мс включаючи встановлення контактів
- Максимальна вхідна потужність RF: 1 Вт (середня), 100 Вт (імпульсна)
Варіанти роз'ємів
- Сигнальні: Type-N female, SMA female, APC-7
- Програмування: 12-контактний Viking, опціонально 14-контактний DIP
Застосування
- Автоматизовані системи вимірювання та тестування RF
- Точна регулювання затухання при тестуванні компонентів
- Розширення динамічного діапазону при вимірюваннях приймачів
Характеристики
| Frequency Range | dc to 4 GHz |
| Attenuation Range | 0 to 110 dB |
| Attenuation Steps | 10 dB |
| Insertion Loss | 0.6 dB + 0.09 dB/GHz at 0 dB |
| Maximum SWR | 1.5 |
| Repeatability | 0.03 dB maximum, typical over 5 million cycles |
| Switching Time | 20 ms maximum |
| Maximum RF Input Power | 1 W average, 100 W peak |
| Signal Connector Options | Type-N female, SMA female, APC-7 |
| Programming Connector | 12-pin Viking or optional 14-pin DIP |
