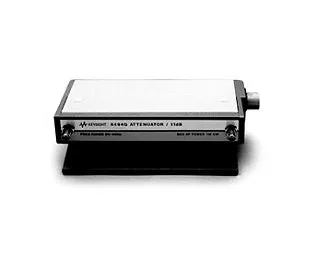

Keysight 8494GH75 Programmable Step Attenuator
Keysight 8494GH75 програмований крокуватий атенюатор
Запитати ціну
Keysight 8494GH75 programmable step attenuator with dc to 4 GHz frequency range, 0 to 11 dB attenuation in 1-dB steps, and 0.01 dB typical repeatability.
Деталі продукту
| Модель | 8494GH75 |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 8494GH75 — програмований крокуватий атенюатор, що забезпечує точне затуління сигналу RF у діапазоні dc до 4 ГГц. Забезпечує затуління у кроках 1 дБ від 0 до 11 дБ з винятковою повторюваністю та надійністю. Позолочені листові пружини забезпечують тривалий термін служби понад 5 мільйонів циклів з мінімальною варіацією значень затулення.
Основні характеристики
- Діапазон частот: dc до 4 ГГц
- Затуління: 0 до 11 дБ кроками 1 дБ
- Вносна втрата при 0 дБ: 0,6 дБ + 0,09 дБ/ГГц
- Максимальне КСВ: 1,5
- Повторюваність: типово 0,01 дБ, максимально 0,03 дБ на секцію протягом 5 мільйонів циклів
- Час перемикання: максимально 20 мс
- Максимальна потужність RF на вході: 1 Вт в середньому, 100 Вт у імпульсі
- Варіанти розʼєму: Type-N жіночий, SMA жіночий або APC-7
- Роз'єм програмування: 12-pin Viking або опціональний 14-pin DIP
- Доступна NIST-калібрована калібрування (Опція UK6)
Застосування
- Автоматизовані системи тестування та вимірювання
- Керування та затуління рівня сигналу RF
- Застосування вимірювання з високою повторюваністю
Характеристики
| Frequency Range | dc to 4 GHz |
| Attenuation Range | 0 to 11 dB |
| Attenuation Step | 1 dB |
| Insertion Loss at 0 dB | 0.6 dB + 0.09 dB/GHz |
| Maximum SWR | 1.5 |
| Repeatability | 0.01 dB typical, 0.03 dB maximum per section |
| Operating Life | 5 million cycles per section |
| Switching Time | 20 ms maximum |
| Maximum RF Input Power | 1 W average, 100 W peak |
| Connector Options | Type-N female, SMA female, APC-7 |
| Programming Connector | 12-pin Viking, optional 14-pin DIP |
