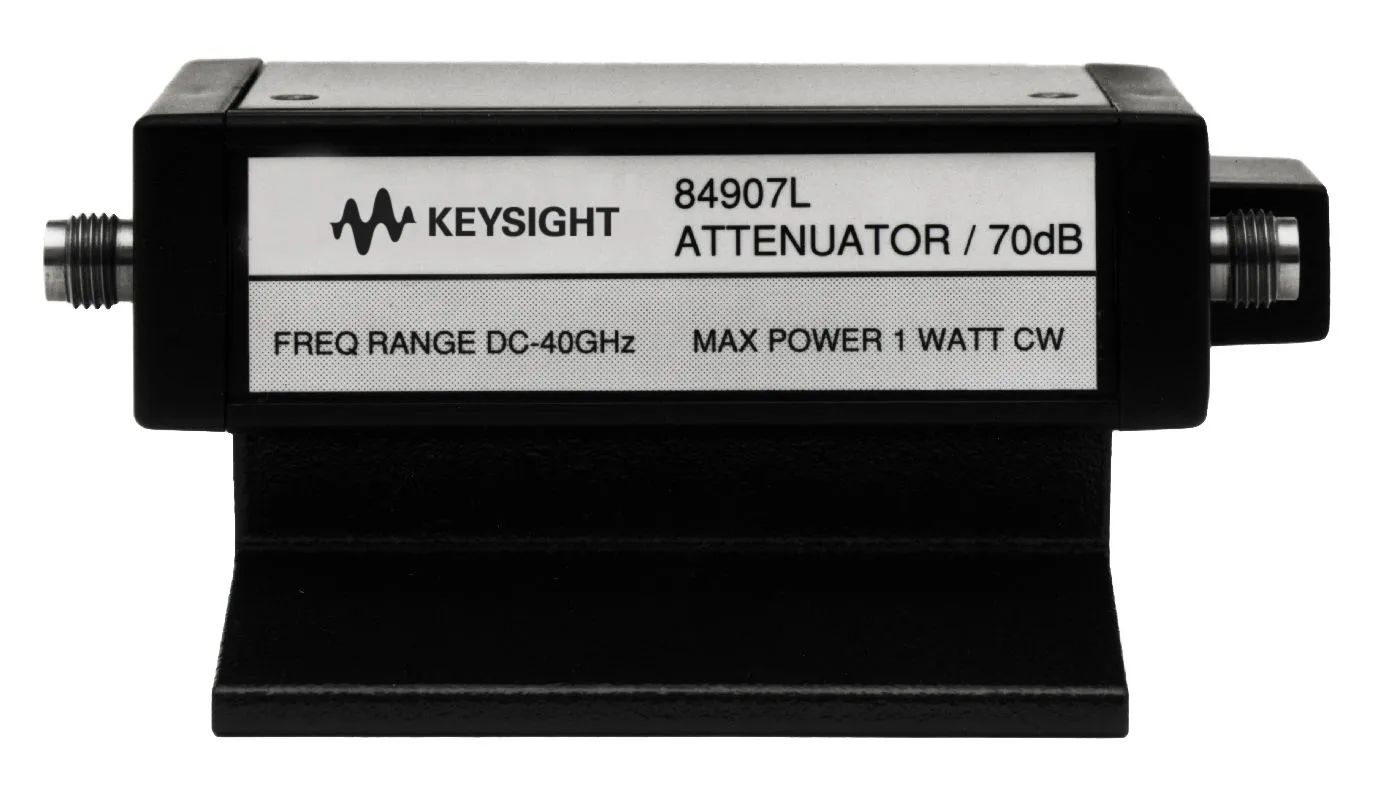

Keysight 84907L Programmable Step Attenuator
Keysight 84907L програмовий ступінчастий аттенюатор
Запитати ціну
Keysight 84907L programmable step attenuator offering coaxial measurements to 40 GHz with 0 to 70 dB attenuation in 10 dB steps and 0.03 dB repeatability.
Деталі продукту
| Модель | 84907L |
| Виробник | Keysight |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Keysight 84907L програмовий ступінчастий аттенюатор встановлює нові стандарти розміру та продуктивності. Він забезпечує коаксіальні вимірювання до 40 ГГц у компактному надійному корпусі з повторюваністю краще за 0,03 дБ. Прилад досягає високої точності атенюації та низького коефіцієнта стійності хвилі за допомогою мініатюрних тонкоплівкових карт атенюаторів з високостабільного нітриду танталу на сапфіровій підкладці, забезпечуючи видатне вставне затухання всього 2,4 дБ при 40 ГГц.
Основні характеристики
- Діапазон частот: постійний струм до 40 ГГц
- Діапазон атенюації: 0–70 дБ кроком 10 дБ
- Вставне затухання при 0 дБ: 0,6 дБ + 0,03 дБ/ГГц
- Максимальний коефіцієнт стійності хвилі (SWR): 1,25 до 12,4 ГГц, 1,5 до 34 ГГц, 1,7 до 40 ГГц
- Повторюваність: максимум 0,03 дБ
- Термін служби комутації: більше 5 мільйонів циклів на секцію
- Максимальна потужність RF на вході: 1 Вт середня, 50 Вт пікова
Застосування
- RF та мікрохвильове тестування компонентів
- Системи автоматизованого тестування
- Високочастотна атенюація сигналу
- Прецизійне вимірювання та калібрування
Характеристики
| Frequency Range | DC to 40 GHz |
| Attenuation Range | 0 to 70 dB |
| Attenuation Steps | 10 dB |
| Insertion Loss at 0 dB | 0.6 dB + 0.03 dB/GHz |
| Maximum SWR | 1.25 (to 12.4 GHz), 1.5 (to 34 GHz), 1.7 (to 40 GHz) |
| Repeatability | 0.03 dB maximum |
| Switching Life | 5 million cycles per section, typical |
| Maximum RF Input Power | 1 W average, 50 W peak |
| Insertion Loss at 40 GHz | 2.4 dB |
