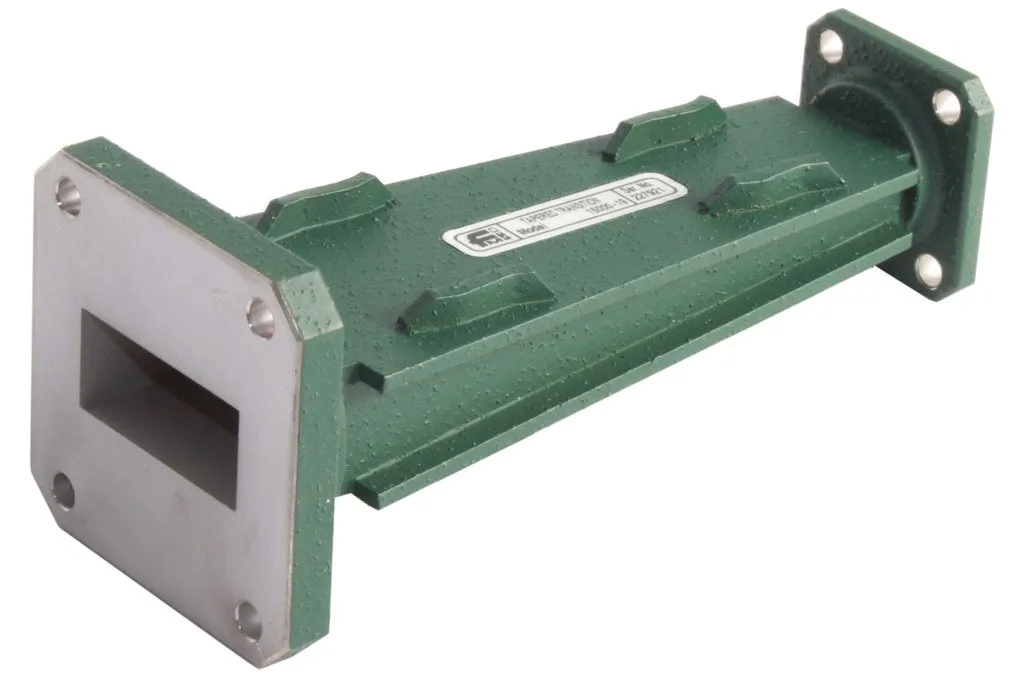

Flann 17000-18 Rectangular Waveguide to Waveguide Tapered Transition
Flann 17000-18 конічний перехідник прямокутного хвилеводу
Запитати ціну
Flann 17000-18 is a precision rectangular waveguide to waveguide tapered transition offering low VSWR and minimal insertion loss for RF and microwave applications.
Деталі продукту
| Модель | 17000-18 |
| Виробник | Flann |
| Категорія | RF & Microwave Test Equipment |
| Наявність | На замовлення |
Опис
Огляд
Flann 17000-18 — прецизійний конічний перехідник для переходу між прямокутними хвилеводами. Ці компоненти забезпечують плавне змінення розмірів між хвилеводами та розроблені для RF та мікрохвильових застосувань, де існує перекриття частотних діапазонів.
Основні характеристики
- Низький коефіцієнт стоячої хвилі (VSWR) — типово краще за 1,03 у перекриваючих частотних діапазонах
- Мінімальні втрати вставлення
- Мінімальна конструкція довжини
- Висока чистота моди, збережена під час переходу
Технічні дані
- Вхідний хвилевід: WR-75
- Вихідний хвилевід: WR-62
- Загальна довжина: 60 мм
- Вага: 0,15 кг
Застосування
- RF та мікрохвильове тестування та вимірювання
- Взаємозв'язки хвилеводів
- З'єднання переходу частотної смуги
Характеристики
| 17000-18 | 17120751814062600.15 |
