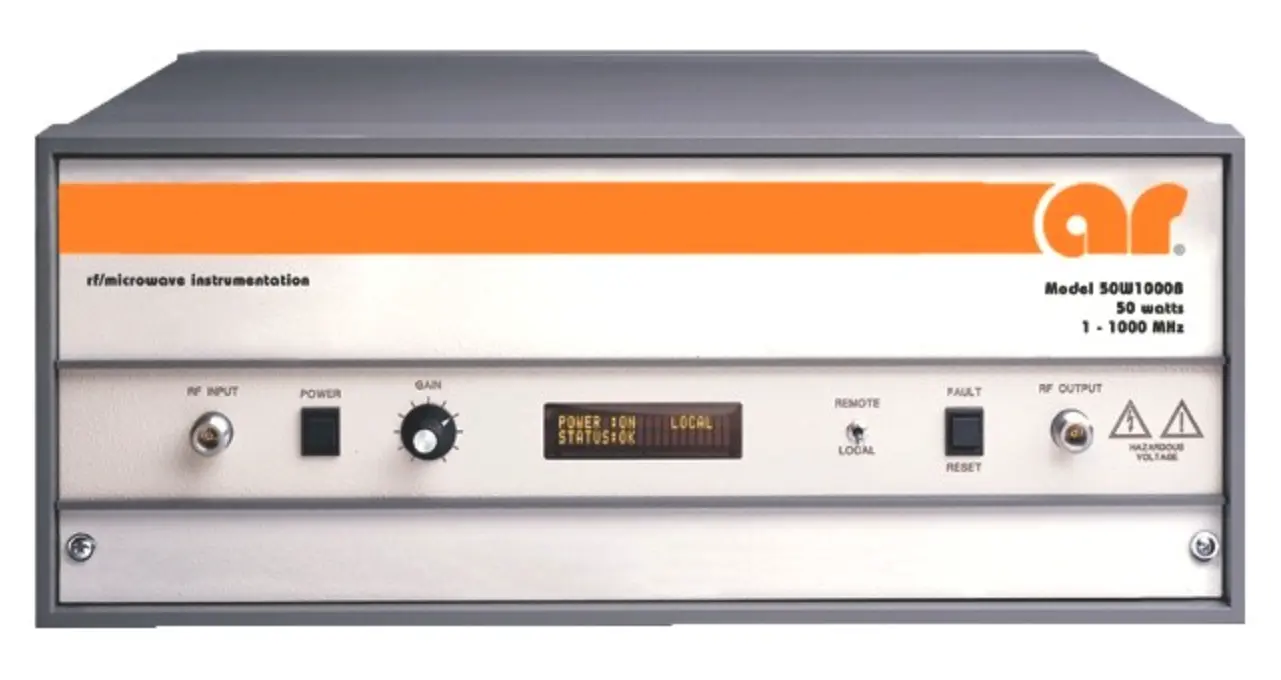

Amplifier Research 50W1000B RF-підсилювач потужності

Огляд

Amplifier Research 50W1000B — це портативний, твердотільний широкосмуговий RF-підсилювач потужності, розроблений для RF-застосувань з високим посиленням та широкою смугою пропускання. Використовуючи push-pull схему в каскадах високої потужності, він подає мінімум 50 ватів розгорнутої потужності на 1–1000MHz з низькими спотвореннями та виключною стабільністю. Пристрій має локальне та дистанційне цифрове керування через 8-бітний RISC мікропроцесор з інтерфейсами GPIB та RS-232.

Основні характеристики

• Мінімум 50W CW вихідна потужність, 70W номіналу при компресії 3dB
• Миттєва частотна характеристика 1–1000MHz
• Мінімум 47 dB посилення з мінімальним діапазоном регулювання посилення 20 dB
• Типова рівномірність посилення ±1.0 dB, максимум ±1.5 dB
• Push-pull дизайн каскаду високої потужності для низьких спотворень та поліпшеної стабільності
• Регулятор посилення на передній панелі з ланцюгом вирівнювання RF-входу
• Захист від перегрівання з автоматичним вимиканням RF-підсилювача
• Цифрове керування: 8-бітний RISC мікропроцесор з інтерфейсами GPIB та RS-232
• Кілька конфігурацій розʼємів (варіанти передньої панелі, задньої панелі та монтування в стійку)

Застосування

• RF-тестування розгортання та широкосмугові вимірювальні системи
• Виробниче та профілактичне тестове обладнання
• Лабораторне та столове RF-тестування
• Посилення сигналів з високою лінійністю
