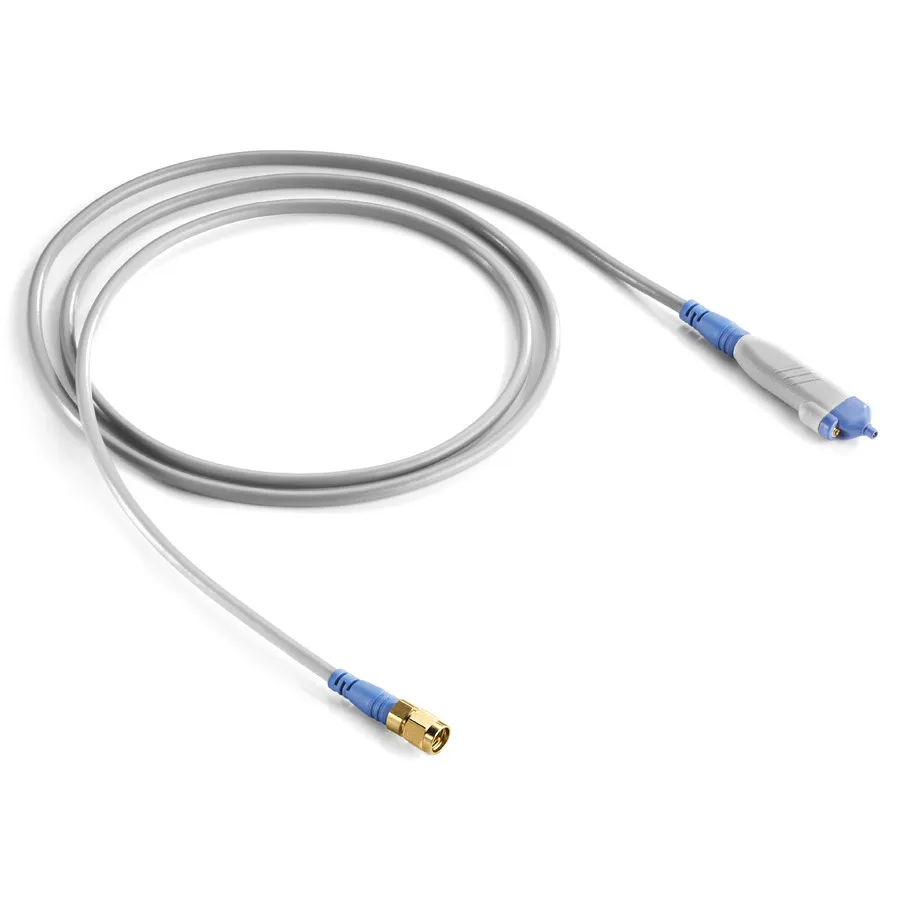

Rohde & Schwarz RT-ZZ80 Passive Broadband Probe
Rohde & Schwarz RT-ZZ80 пасивний широкосмуговий зонд
Запитати ціну
Rohde & Schwarz RT-ZZ80 passive broadband probe offers 8 GHz bandwidth with 10:1 attenuation, 500 Ω impedance, and 20 V RMS maximum for high-speed signal measurements.
Деталі продукту
| Модель | RT-ZZ80 |
| Виробник | Rohde & Schwarz |
| Категорія | Passive Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZZ80 — це 8 GHz пасивний широкосмуговий зонд з лінією передачі, що характеризується коефіцієнтом послаблення 10:1 та вхідним імпедансом 500 ом. Він розроблений для високосмугових вимірювань з широким динамічним діапазоном, підтримуючи вхідні напруги до 20 V RMS з низькою власною шумовістю.
Основні характеристики
- Пропускна здатність: 8 GHz
- Максимальна напруга: 20 V RMS
- Коефіцієнт послаблення: 10:1
- Вхідний імпеданс: 500 ом || 0,3 pF
- Конструкція зонда лінії передачі для керування імпедансом
- Широкий динамічний діапазон з низькою шумовістю
- Кабель завдовжки 1,2 m з адаптером SMA-BNC
Застосування
- Вимірювання високошвидкісних цифрових сигналів
- Аналіз мікрохвильових та RF сигналів
- Точні вимірювання осцилографом
- Вимірювання в широкому діапазоні напруг
Комплектація
- Зонд лінії передачі RT-ZZ80
- Кейс для носіння з піноплястом
- Посібник користувача та технічна специфікація
- Сертифікат калібрування
- 50 сигнальних виводів (тип припайвання)
- 2 сигнальних виводи та 2 адаптери сигналу (квадратний виводу)
- 10 заземлювальних виводів (припайвання) та 2 заземлювальні виводи (тип pogo)
- 2 адаптери заземлення (квадратний виводу)
- Адаптер RT-ZA10 SMA до BNC
- Набір маркувальних смужок
Характеристики
| Bandwidth | 5 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.3 pF |
| Maximum Input Voltage | 20 V |
| Cable Length | 1.2 m |
| Series | RT-Zxx Series |
| Alternate Product Number | 1409.7608.02 |
| Type | Passive Probe |
