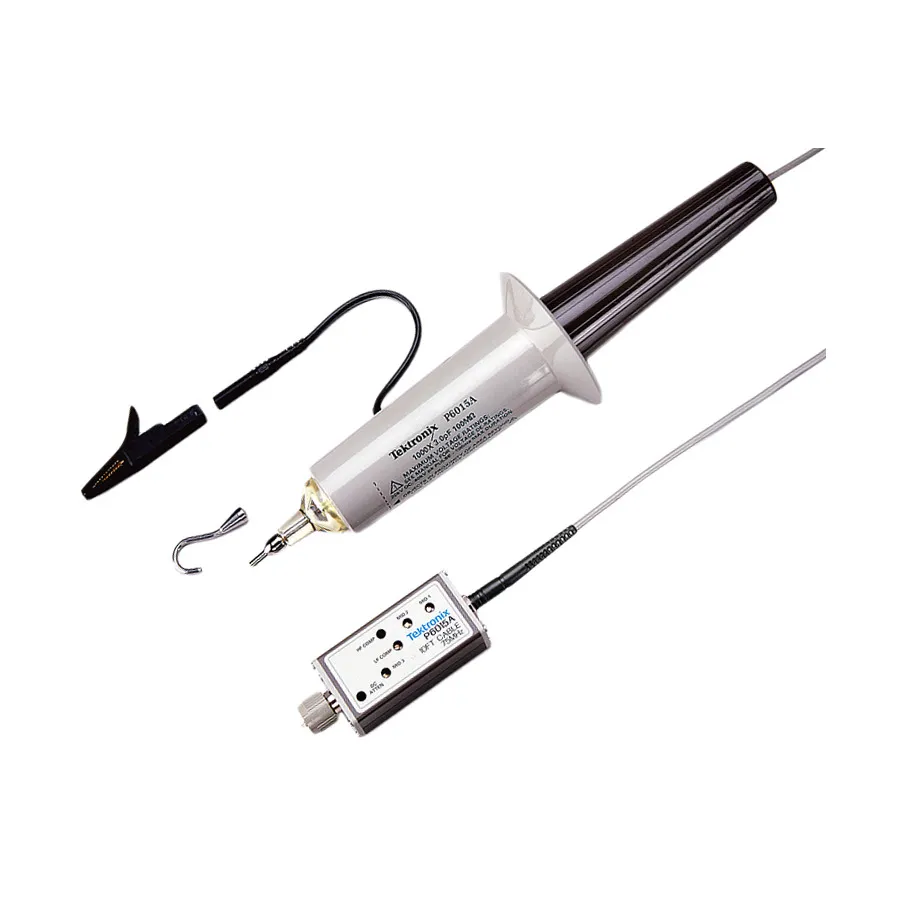

Tektronix P6015A/1R Passive Probe
Tektronix P6015A/1R пасивний зонд
Запитати ціну
Tektronix P6015A/1R is a 1000:1 passive oscilloscope probe with 75 MHz bandwidth and 20 kV DC capability for high-voltage measurements.
Деталі продукту
| Модель | P6015A/1R |
| Виробник | Tektronix |
| Категорія | Passive Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6015A/1R — пасивний зонд для осцилоскопа, розроблений для вимірювання високовольтних сигналів постійного струму до 20 кВ RMS та імпульсів до 40 кВ (пік, 100 мс). Смуга пропускання 75 МГц дозволяє реєструвати швидкі високовольтні сигнали в електроніці енергоживлення та промислових застосуваннях. Зонд використовує екологічно безпечний силіконовий діелектрик, який не потребує поповнення.
Основні характеристики
- Коефіцієнт ослаблення 1000:1 з опціональним відображенням
- Смуга пропускання постійного струму до 75 МГц
- Високовольтна здатність: 20 кВ постійної напруги / 40 кВ пік (імпульс тривалістю 100 мс)
- Екологічно безпечний силіконовий діелектрик (не потребує поповнення)
- Діапазон компенсації 7-49 пФ
- Екранована голівка зонда та земельний провід у комплекті
- Сумісна з більшістю цифрових осцилоскопів Tektronix
Застосування
- Розробка та тестування джерел живлення
- Проектування приводів двигунів
- Тестування електронних пускорегулювальних апаратів
- Характеризація силових напівпровідників
- Аналіз схем керування комутатора
- Системи безперебійного живлення (ДБЖ)
- Розробка перетворювачів потужності
Комплектація
- 3-метровий кабель з відображенням (опція 1R)
- Гачковий наконечник зонда
- Наконечник «банан»
- Затискач «крокодил» для земельного проводу
- Земельний провід
- Транспортна коробка
- Інструкція користувача
Характеристики
| Bandwidth | 75 MHz |
| Attenuation | 1000X |
| Input Capacitance | 3 pF |
| Maximum Input Voltage | 20 kV |
| Cable Length | 3 m |
| Series | P-Series |
| Series Compatibility | 5 Series MSO, 2 Series MSO |
