Rohde & Schwarz RT-ZH11 Passive Probe

Огляд

Rohde & Schwarz RT-ZH11 — це пасивний високовольтний зонд з 400 MHz та коефіцієнтом послаблення 1000:1. Він призначений для постійних напруг RMS до 1000 В (CAT II) та імпульсних пікових напруг до 6000 В (CAT I). Зонд має регульовану компенсацію низьких (LF) та високих (HF) частот, а також регульоване співвідношення ділення постійного струму для оптимізації роботи у різних вимірюваннях.

Основні характеристики

• Смуга пропускання 400 MHz для захоплення швидких перехідних процесів
• Коефіцієнт послаблення 1000:1 для широкого діапазону напруг
• Постійна напруга 1000 В (RMS) CAT II
• Пікова напруга 6000 В (CAT I) для вимірювання імпульсів
• Диференціальний опір входу 50 МОм
• Диференціальна ємність входу 7.5 pF
• Регульована LF та HF компенсація
• Регульоване співвідношення ділення постійного струму

Застосування

• Вимірювання високої напруги постійного та змінного струму в силовій електроніці
• Тестування джерел живлення та промислового обладнання
• Вимірювання імпульсів та перехідних процесів в складних умовах
• Аналіз схем високої напруги в науці та виробництві

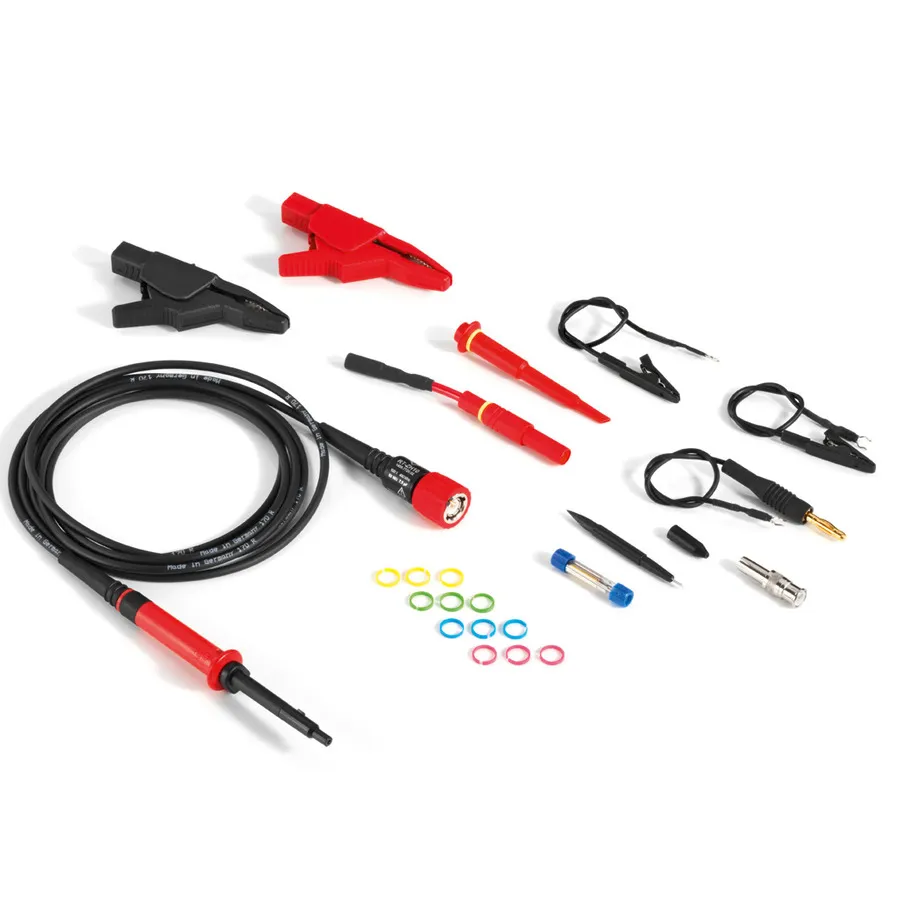

Комплектація

• Зонд RT-ZH11
• Інструкція з експлуатації
• Інструмент для регулювання
• Адаптер BNC 5.0-L
• Ізоляційні та захисні кришки
• Кольорові кільця (3x4 кольорів)
• Екрани заземлення (22 см та 22 см до 4 мм банана)
• Захисні затиски крокодил (чорний та червоний)
• Твердий та пружинний наконечники (0.8 мм)
• Пружинний гак (5.0-L, червоний)
• Гнучкий адаптер (5.0-L до 4 мм безпеки банана)
