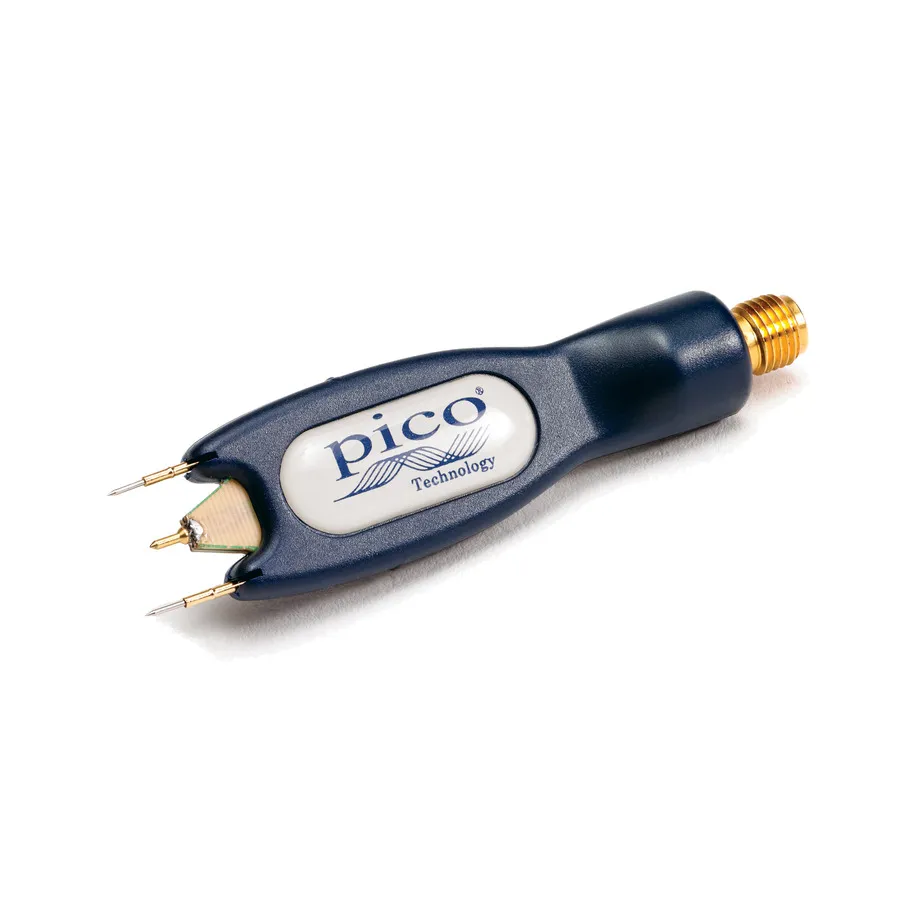

Pico Technology PicoConnect 926 DC Coupled Passive Probe

Огляд

PicoConnect 926 від Pico Technology — це високопродуктивний пасивний зонд осцилографа з DC зв'язком, розроблений для низьконивазивного зондування високошвидкісних цифрових ліній передачі та сигналів даних Гігабіт. З смугою пропускання 9 GHz та ослабленням 5:1, він підтримує швидкості передачі даних до 18 Gb/s (9 GHz) і оптимізований для вимірювання сигналів у діапазоні 40–60 Ω (80–120 Ω диференціально). Конструкція з DC зв'язком дозволяє вимірювання обох компонентів AC та DC, що робить її придатною для комплексної характеризації сигналу. Зонд забезпечує виняткову вірність імпульсів та мінімальну ємність вістря, дозволяючи точне захоплення високошвидкісних переходів без погіршення продуктивності системи.

Основні характеристики

• Смуга пропускання: 9 GHz
• Послаблення: 5:1
• Зв'язок: DC
• Ємність вістря: 0,3 pF
• Компенсована імпеданс: 40–60 Ω (80–120 Ω диференціально)
• DC зв'язок: Вимірює обидва компоненти сигналу AC та DC
• Пасивна конструкція: За своєю природою лінійна, низькошумна та стійка до статики
• Коаксіальний кабель: 600 мм легкий, гнучкий (TA263 SMA(m-m))
• Варіанти тестування: Пружинні вістря для ручного зондування або набір паяння для постійних установок

Застосування

• Аналіз та характеризація сигналу Гігабіт
• Зондування ліній передачі цифрових сигналів високої швидкості
• Вимірювання діаграми ока та спектру
• Аналіз цілісності сигналу з DC зв'язком
• Валідація та налагодження цифрового дизайну

Комплектація

• Коаксіальний кабель 600 мм SMA(m-m) точністю без кожуха з високою гнучкістю
• Набір змінних вістрів зондів
• Два мотки золотого кабелю для паяння
• Посібник швидкого старту
• Коробка зберігання та перенесення
