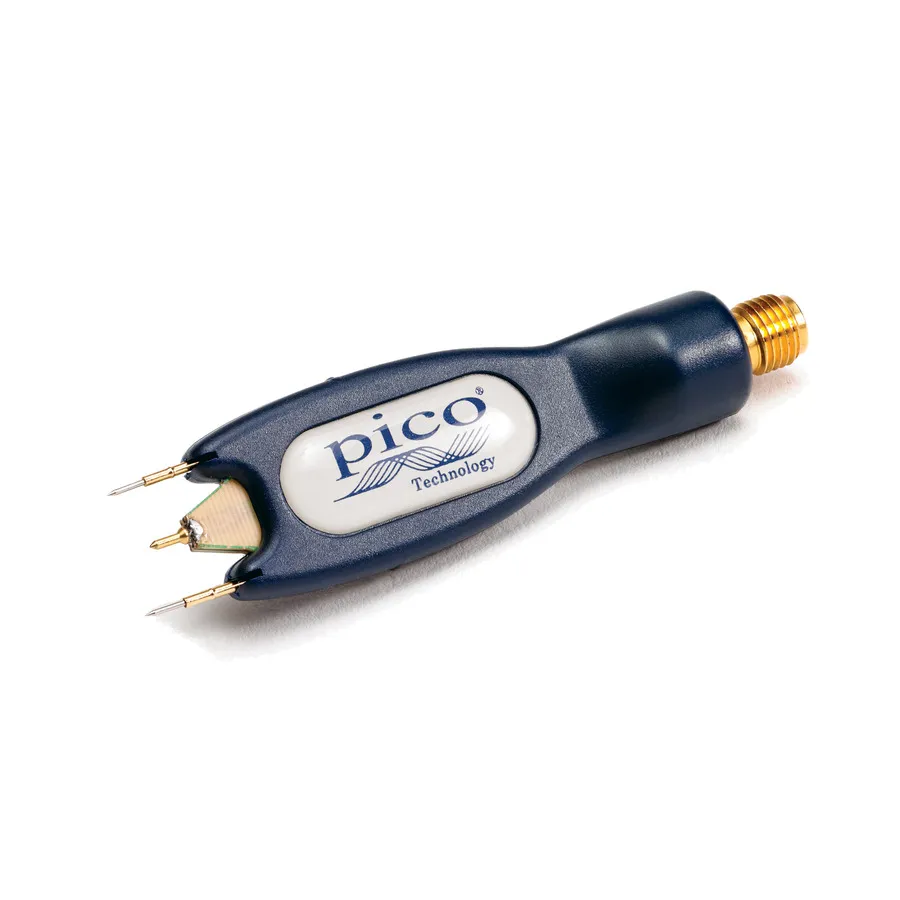

Pico Technology PicoConnect 925 AC Coupled Passive Probe

Огляд

PicoConnect 925 від Pico Technology — це високопродуктивний пасивний зонд осцилографа з AC зв'язком, розроблений для низьконивазивного зондування високошвидкісних цифрових ліній передачі та потоків даних Гігабіт. З смугою пропускання 9 GHz та ослабленням 5:1, він підтримує швидкості передачі даних до 18 Gb/s (9 GHz) і оптимізований для вимірювання сигналів у діапазоні 40–60 Ω (80–120 Ω диференціально). Конструкція з AC зв'язком особливо цінна, коли необхідно зберегти умови DC зміщення, як у сигналах HDMI, ECL, PECL та LVDS. Зонд забезпечує найкращу вірність імпульсів з надзвичайно малою ємністю вістря, гарантуючи точне захоплення сигналу без збурення системи.

Основні характеристики

• Смуга пропускання: 9 GHz
• Послаблення: 5:1
• Зв'язок: AC
• Ємність вістря: 0,3 pF
• Компенсована імпеданс: 40–60 Ω (80–120 Ω диференціально)
• AC зв'язок: Збереження DC зміщення для зондування HDMI, ECL, PECL та LVDS
• Пасивна конструкція: За своєю природою лінійна, низькошумна та стійка до статики
• Коаксіальний кабель: 600 мм легкий, гнучкий (TA263 SMA(m-m))
• Варіанти тестування: Пружинні вістря для ручного зондування або набір паяння для постійних установок

Застосування

• Аналіз потоків даних Гігабіт
• Зондування сигналів HDMI, ECL, PECL та LVDS
• Вимірювання діаграми ока та спектру високої швидкості
• Характеризація ліній передачі (40–60 Ω)
• Валідація цифрового дизайну без збурення DC зміщення

Комплектація

• Коаксіальний кабель 600 мм SMA(m-m) точністю без кожуха з високою гнучкістю
• Набір змінних вістрів зондів
• Два мотки золотого кабелю для паяння
• Посібник швидкого старту
• Коробка зберігання та перенесення
