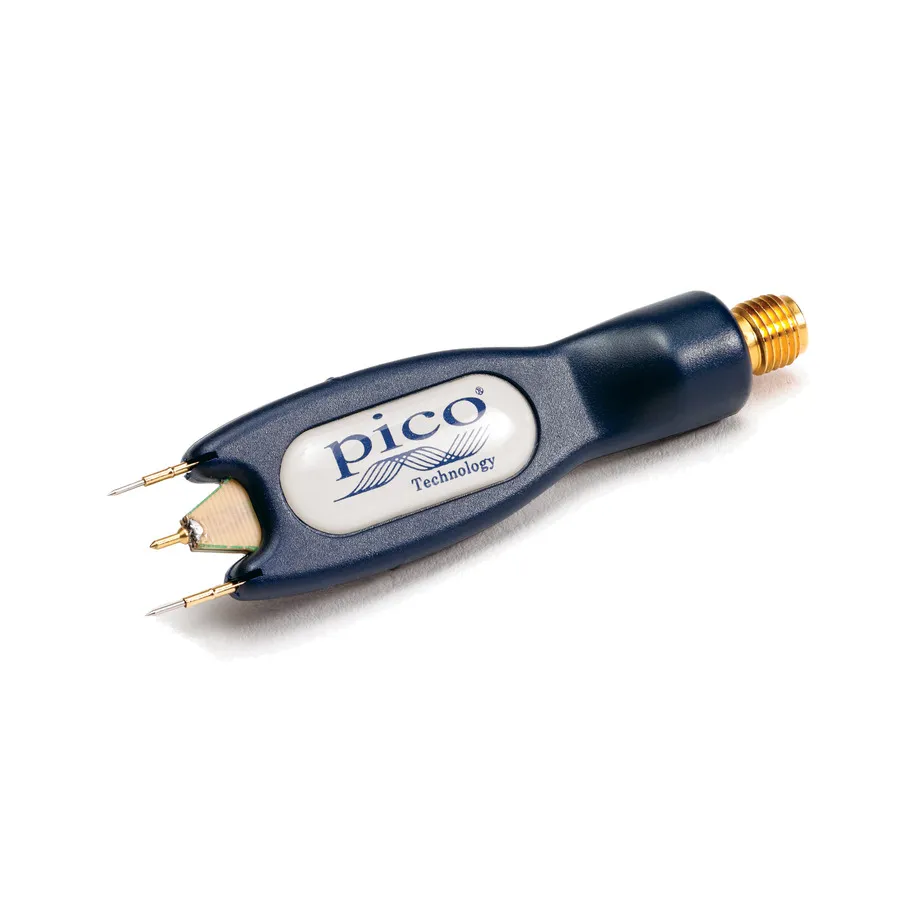

Pico Technology PicoConnect 924 DC Coupled Passive Probe
Pico Technology PicoConnect 924 DC пасивний зонд
Pico Technology PicoConnect 924 is a 7 GHz DC coupled passive probe with 10:1 attenuation and 0.3 pF tip capacitance for high-speed digital signal integrity analysis.
Деталі продукту
| Модель | PicoConnect 924 |
| Виробник | Pico Technology |
| Категорія | Passive Probes |
| Наявність | На замовлення |
Опис
Огляд
PicoConnect 924 від Pico Technology — це високопродуктивний пасивний зонд осцилографа з DC зв'язком, розроблений для низьконивазивного зондування високошвидкісних цифрових ліній передачі. З смугою пропускання 7 GHz та ослабленням 10:1, він підтримує швидкості передачі даних до 18 Gb/s і оптимізований для вимірювання сигналів у діапазоні 40–60 Ω (80–120 Ω диференціально). Зонд відзначається найкращою вірністю імпульсів і надзвичайно малою ємністю вістря, забезпечуючи вірне захоплення сигналу без порушення роботи системи.
Основні характеристики
- Смуга пропускання: 7 GHz
- Послаблення: 10:1
- Зв'язок: DC
- Ємність вістря: 0,3 pF
- Компенсована імпеданс: 40–60 Ω (80–120 Ω диференціально)
- Пасивна конструкція: За своєю природою лінійна, низькошумна та стійка до статики
- Коаксіальний кабель: 600 мм легкий, гнучкий (TA263 SMA(m-m))
- Варіанти тестування: Пружинні вістря для ручного зондування або набір паяння для постійних установок
Застосування
- Аналіз цілісності сигналу високої швидкості
- Захоплення діаграми ока даних і спектру
- Зондування ліній передачі (40–60 Ω)
- Валідація та налагодження цифрового дизайну
Комплектація
- Коаксіальний кабель 600 мм SMA(m-m) точністю без кожуха з високою гнучкістю
- Набір змінних вістрів зондів
- Два мотки золотого кабелю для паяння
- Посібник швидкого старту
- Коробка зберігання та перенесення
Характеристики
| Bandwidth | 7 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.3 pF |
| Maximum Input Voltage | 5 V |
| Series | PicoConnect 900 Series |
| Alternate Product Number | TA277 |
Запит ціни
