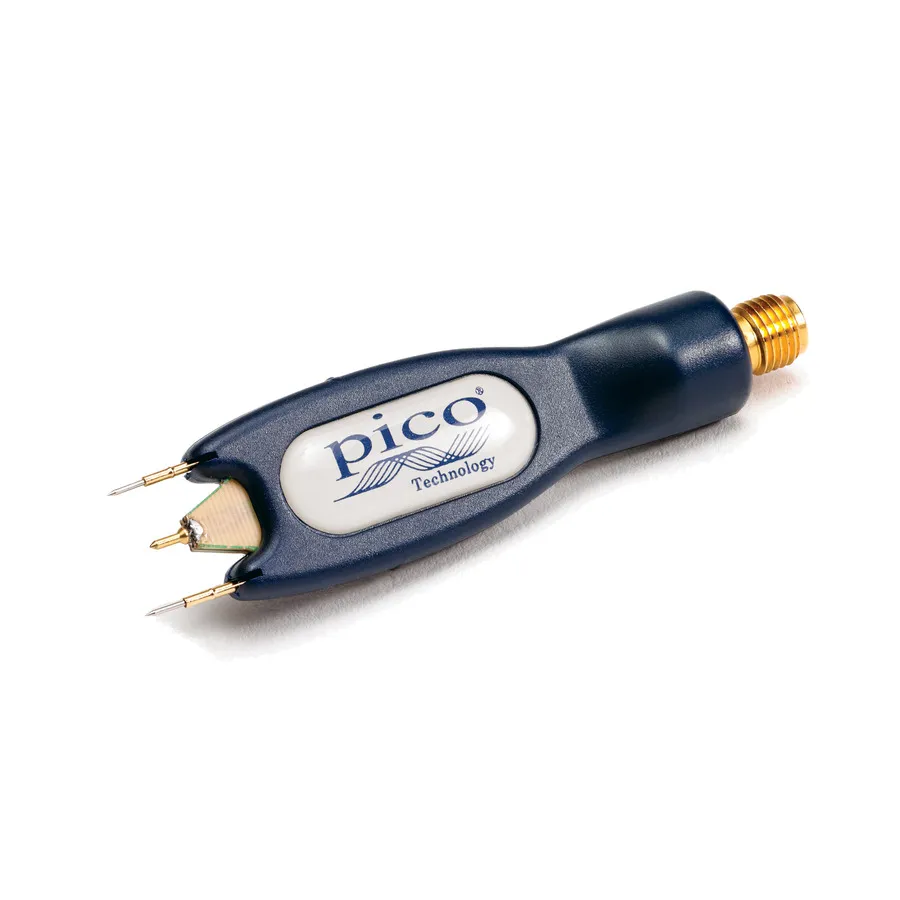

Pico Technology PicoConnect 922 Passive Oscilloscope Probe

Огляд

Pico Technology PicoConnect 922 — це високопродуктивна пасивна осцилографічна проба 20:1, розроблена для малоінвазивного зондування високошвидкісних цифрових ліній передачі та портів з підтримкою швидкостей передачі даних до 18 Gb/s (9 GHz). DC-зв'язок дозволяє повне вимірювання сигналів від DC до повної пропускної здатності, що робить його придатним для всіх типів сигналів, включаючи ті, що мають компоненти постійного зміщення.

Основні характеристики

• Коефіцієнт ослаблення 20:1 для потоків даних гігабітних зі зменшеною амплітудою
• Пропускна здатність 6 GHz для захоплення швидкісних цифрових сигналів
• DC-зв'язок для повних вимірювань сигналів DC-to-AC
• Ємність наконечника 0.3 pF для мінімального порушення системи
• Низькоімпедансна пасивна конструкція, оптимізована для ліній передачі 40–60Ω
• Лідируючої якості точність імпульсів та внутрішньо низький шум
• Повністю взаємозамінна головка проби SMA(f)

Застосування

• Зондування високошвидкісних цифрових ліній передачі
• Повні вимірювання сигналів з постійним зміщенням
• Вимірювання живлення та точок зміщення
• Аналіз діаграм ока та спектра
• Зондування задніх панелей та з'єднань
• Характеризація цілісності сигналу на рівні системи

Комплектація

• Головка проби Pico Technology PicoConnect 900 Series
• Прецизійний коаксіальний кабель SMA(m-m) 60 см без оплітки з високою гнучкістю
• Набір змінних наконечників проби
• Два мотки паяного проводу з позолотою
• Посібник швидкого запуску
• Футляр для зберігання та переносу
