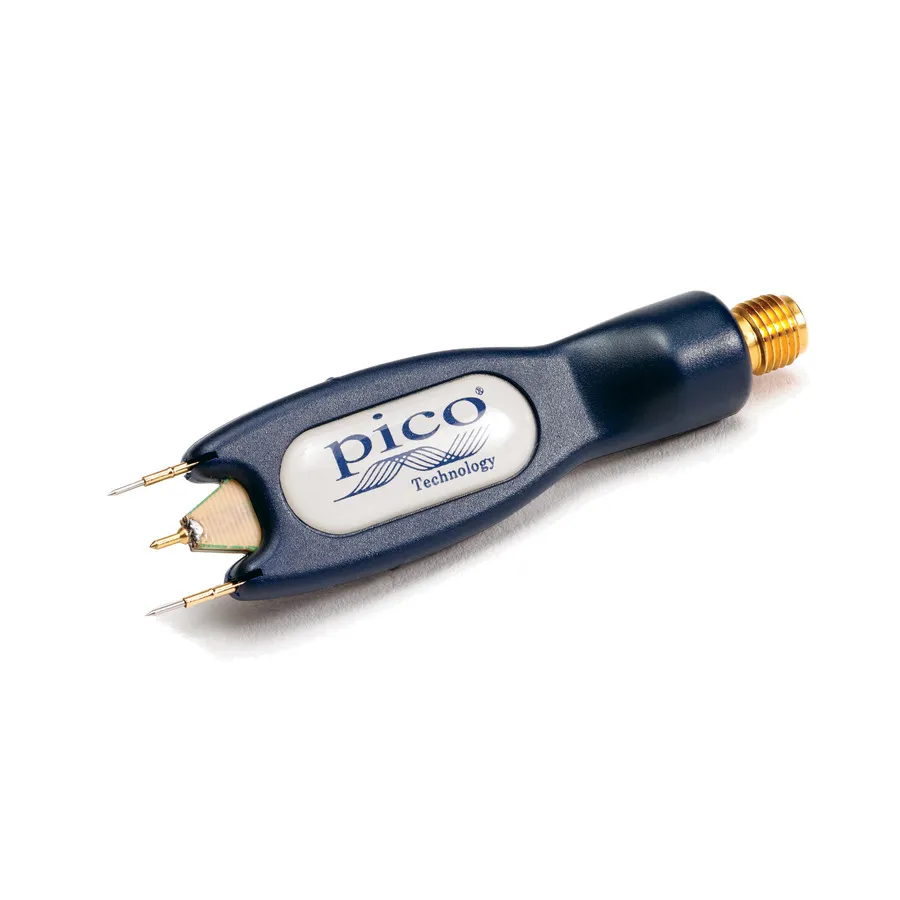

Pico Technology PicoConnect 921 Passive Oscilloscope Probe

Огляд

Pico Technology PicoConnect 921 — це високопродуктивна пасивна осцилографічна проба 20:1, розроблена для малоінвазивного зондування високошвидкісних цифрових ліній передачі та портів з підтримкою швидкостей передачі даних до 18 Gb/s (9 GHz). AC-зв'язок зберігає цілісність ланцюга, уникаючи порушення умов постійного зміщення, що робить його ідеальним для додатків HDMI, ECL, PECL та LVDS, де критично важливо зберігати характеристики сигналу.

Основні характеристики

• Коефіцієнт ослаблення 20:1 для потоків даних гігабітних зі зменшеною амплітудою
• Пропускна здатність 6 GHz для захоплення швидкісних цифрових сигналів
• AC-зв'язок для збереження умов постійного зміщення
• Ємність наконечника 0.3 pF для мінімального порушення системи
• Низькоімпедансна пасивна конструкція, оптимізована для ліній передачі 40–60Ω
• Лідируючої якості точність імпульсів та внутрішньо низький шум
• Повністю взаємозамінна головка проби SMA(f)

Застосування

• Зондування високошвидкісних цифрових ліній передачі
• Вимірювання цілісності сигналу HDMI
• Зондування ланцюгів ECL та PECL
• Захоплення сигналів LVDS
• Аналіз діаграм ока та спектра
• Зондування задніх панелей та з'єднань

Комплектація

• Головка проби Pico Technology PicoConnect 900 Series
• Прецизійний коаксіальний кабель SMA(m-m) 60 см без оплітки з високою гнучкістю
• Набір змінних наконечників проби
• Два мотки паяного проводу з позолотою
• Посібник швидкого запуску
• Футляр для зберігання та переносу
