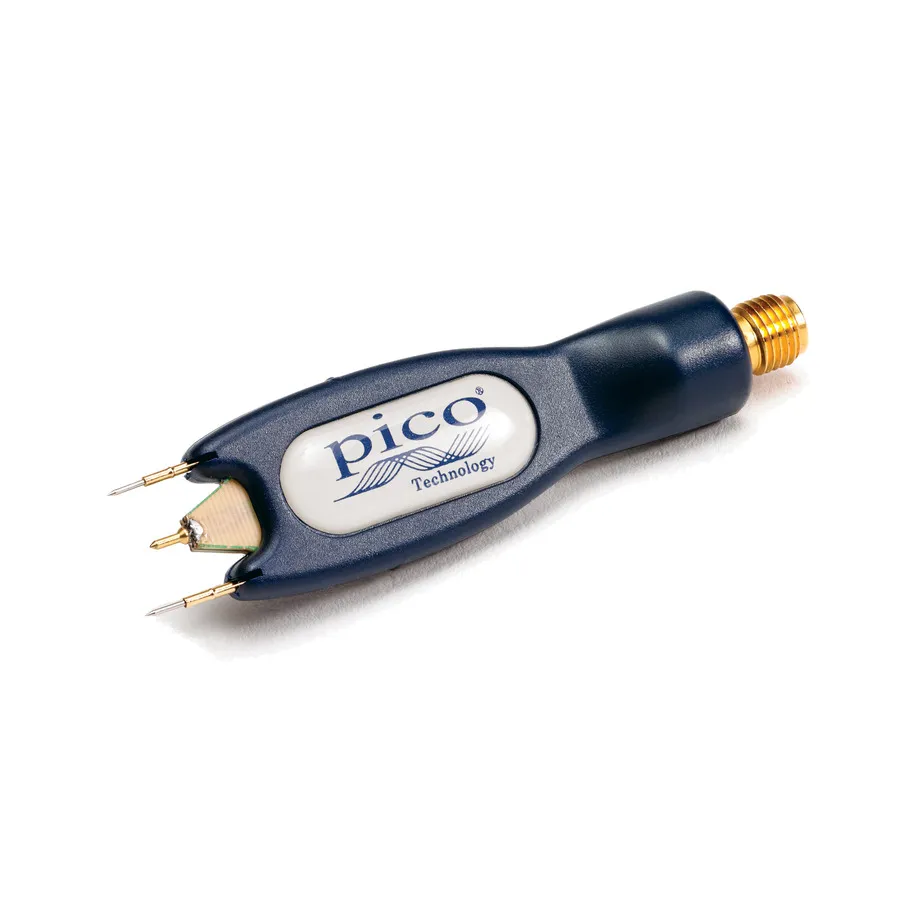

Pico Technology PicoConnect 915 Passive Probe

Огляд

PicoConnect 915 — це пасивний датчик 5:1 з AC-муфтуванням, призначений для вимірювань високовольтного аналогового сигналу та імпульсів. З вищим вхідним опором порівняно з порівнянними датчиками низької імпедансності, він забезпечує менше навантаження на наконечник датчика, що робить його ідеальним для додатків, де мінімальне навантаження схеми є критичним.

Основні характеристики

• Коефіцієнт послаблення 5:1 для розширеного діапазону вимірювання
• Пропускна здатність 5 ГГц для високочастотних вимірювань
• AC-муфтування для аналізу сигналів AC
• Вищий вхідний опір для зменшення навантаження на наконечник датчика
• Коаксіальний кабель довжиною 600 мм із тонкого матеріалу (TA312 — SMA(m-m) у рукаві)
• Адаптор SMA-to-BNC для стандартного з'єднання осцилоскопа
• Включені змінні наконечники датчика
• Позолочені котушки проводу для паяння для гнучких з'єднань

Застосування

• Вимірювання високовольтного аналогового сигналу
• Характеризація та аналіз імпульсів
• Прощупування високочастотних схем з мінімальним навантаженням
• Вимірювання RF та мікрохвильевих датчиків

Комплектація

• Головка датчика серії PicoConnect 900
• Коаксіальний кабель SMA(m-m) довжиною 60 см із тонкого матеріалу у рукаві (TA312)
• Набір змінних наконечників датчика
• Дві котушки позолоченого проводу для паяння
• Адаптор SMA-to-BNC
• Посібник швидкого старту
• Кейс для зберігання та переносу
