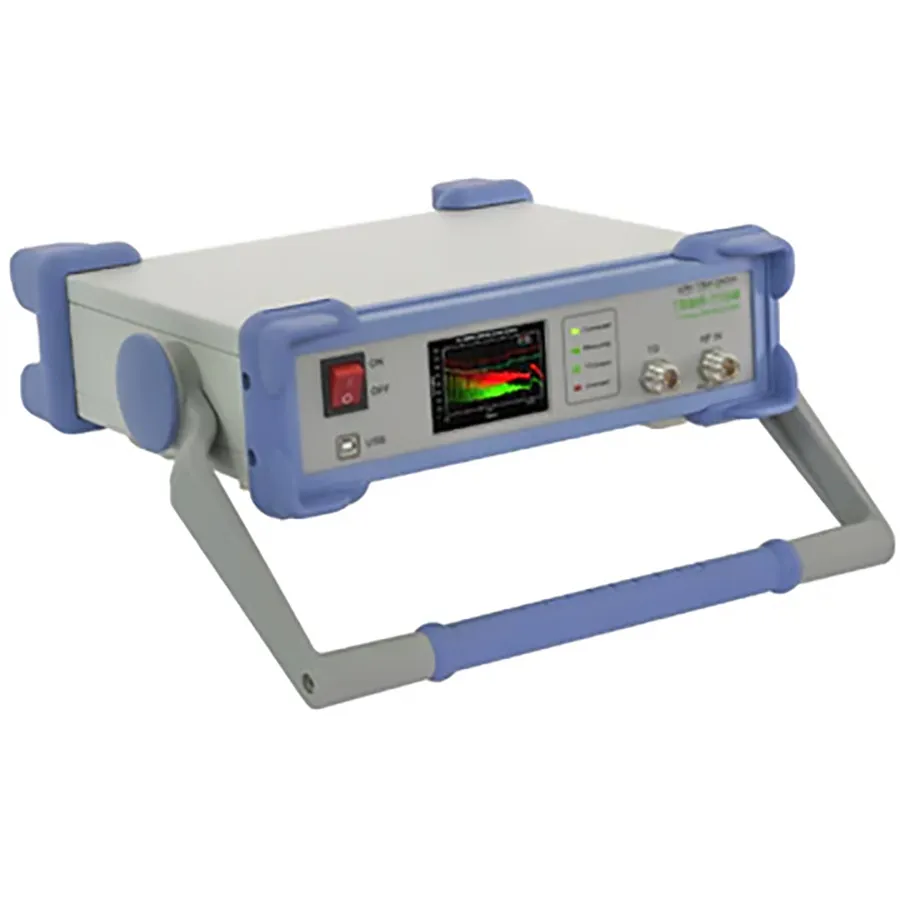

TekBox TBMR-110M Hi-Speed EMI-Analyzer

Огляд

TekBox TBMR-110M — комплексний швидкий EMI-аналізатор, розроблений для вимірювання проведених випромінювань у діапазоні DC – 110 МГц. Міжнародні стандарти EMC вимагають різних методів вимірювання спектра та обладнання для забезпечення того, щоб електромагнітні випромінювання електронних пристроїв не перевищували встановлені межи. TBMR-110M поєднує доступність з універсальністю, що робить його ідеальним інструментом для інженерів, які проводять попередні перевірки відповідності під час розробки продукту, та для імпортерів, які повинні періодично оцінювати якість поставок постачальників.

Основні характеристики

• Діапазон вимірювання: DC – 110 МГц
• Трекінговий генератор з регульованою потужністю від -50 dBm до 0 dBm
• Максимальна вхідна потужність: 30 dBm
• Рівень шуму: -162 dBm/Hz до 1 кГц
• 7-смуговий апаратний банк передселекторних фільтрів
• Множинні паралельні детектори: Peak, Quasi-Peak, Average, CISPR-Average, RMS та CISPR-RMS
• Детектори, сумісні з CISPR-16, ANSI та MIL-STD
• Довільне налаштування RBW та VBW від 0.1 Hz до 3.5 MHz
• Режим Zero Span з тригеруванням у часовій області
• Трекінговий аналізатор з динамічним діапазоном 120 dB
• Осцилоскоп з дискретизацією 250 MS/s, до 4 GS/s інтерпольовано
• Демодулятор FM, AM та SSB
• Дистанційне керування через мережу з текстовим протоколом

Застосування

• Попередня перевірка відповідності проведених випромінювань під час розробки продукту
• Періодична оцінка якості поставок постачальників для дотримання EMC
• Повнофункціональне вимірювання EMI з дотриманням міжнародних стандартів
• Загально-призначена спектральна аналіз та моніторинг
