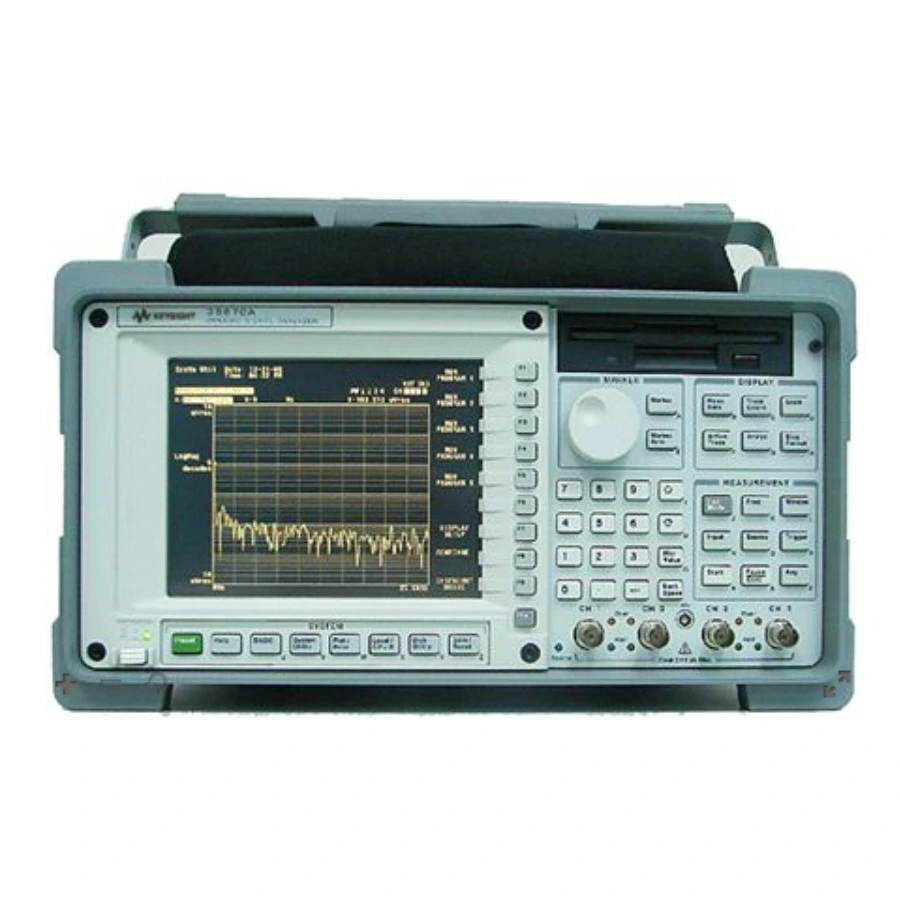

Keysight 35670A Dynamic Signal Analyzer

Огляд

Keysight 35670A — це універсальний аналізатор FFT із чотирма каналами з вбудованим джерелом сигналу для комплексного аналізу спектра та мережі. Розроблений для аналізу проблем шуму, вібрації та акустики, а також оцінки систем обладнання, що обертається, та характеризації параметрів систем керування.

Основні характеристики

• Можливість аналізу FFT із чотирма каналами
• Вбудоване джерело сигналу з кількома варіантами хвилі
• Пропускна здатність: 102.4 кГц при одному каналі, 51.2 кГц при двох каналах, 25.6 кГц при чотирьох каналах
• 16-бітний ADC з пропускною здатністю в реальному часі 25.6 кГц
• Опції роздільної здатності: 100, 200, 400, 800, 1600 ліній
• Динамічний діапазон 90 дБ (130 дБ в режимі розгортаючої синусоїди)
• 15 різних вимірювань із 7 типами джерел сигналу
• Вхід тахометра (42 Вольт пік-макс) без потреби в зовнішній обробці сигналу
• Живлення: 12-28 вольт постійного струму; 100/240 VAC, 47-440 Гц

Джерела сигналу

• Випадковий шум
• Вибуховий випадковий шум
• Періодичний чіп
• Вибуховий чіп
• Рожевий шум
• Фіксований синус

Застосування

• Аналіз шуму, вібрації та акустики (NVH)
• Виявлення та діагностика несправностей обладнання, що обертається
• Характеризація параметрів систем керування
• FFT аналіз спектра
• Аналіз мережі

Доступні опції

• 1C2: Keysight Instrument BASIC для користувацького програмування та інтеграції системи
• 1D0: Відстеження обчисленого порядку
• 1D1: Аналіз октави в реальному часі
• 1D2: Вимірювання розгортаючої синусоїди
• 1D3: Підгонка кривої та синтез
• 1D4: Джерело довільної хвилі
• AY6: Додайте два додаткові канали (всього 4)
