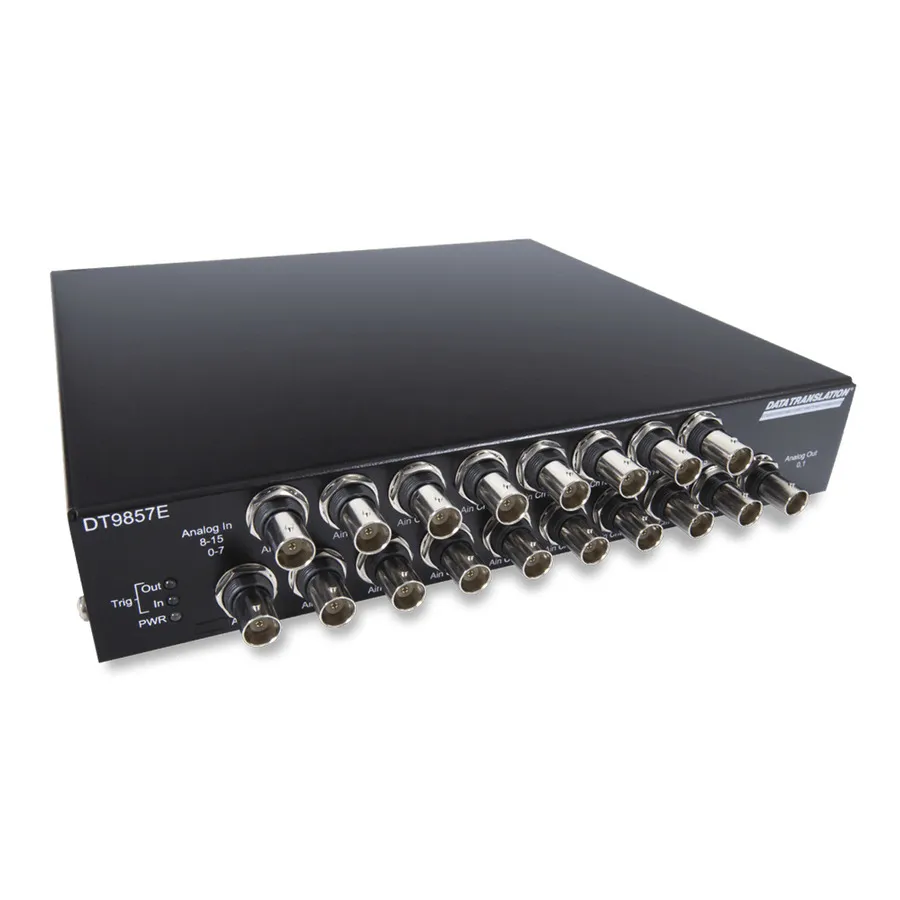

Digilent DT9857E-16-XAO Dynamic Signal Analyzer

Огляд

Digilent DT9857E-16-XAO — це живлений USB високошвидкісний динамічний аналізатор сигналу з 16 одночасними 24-бітними входами датчика IEPE, до 105.4 kS/s на канал, одним входом тахометра та 16 цифровими входами/виходами. Обладнаний інтегрованою обробкою сигналу IEPE для прямих вимірювань датчиками, такими як акселерометри та мікрофони. Міцний компактний модуль в сталевому корпусі підтримує точні синхронізовані потоки даних для польових та лабораторних досліджень.

Основні характеристики

• 16 одночасних 24-бітних входи датчика IEPE (8 зверху, 8 знизу)
• Максимальна частота дискретизації 105.4 kS/s на канал
• Один вхід тахометра з підтримкою двох лічильників
• 16 цифрових входів/виходів для управління та спускової обробки
• До двох 32-бітних аналогових виходів для генерації сигналів
• 8-бітний цифровий вихід для генерації динамічних хвиль
• Роз'єм DIN для зовнішнього живлення 4.75 В — 28 В
• 6-шарова печатна плата з внутрішніми заземленнями для цілісності сигналу
• Конденсаторний засік для мінімізації помилок, викликаних вібрацією
• До чотирьох модулів можуть бути синхронізовані для 64 аналогових входів та 8 виходів

Застосування

• Багатоканальний аналіз шуму, вібрації та різких звуків (NVH)
• Моніторинг стану конструкції з синхронізованим збором даних
• Акустичне тестування та екологічне моніторування
• Діагностика промислового обладнання та прогнозна експлуатація
• Модальний аналіз та характеризація вібрації

Комплектація

• Модуль аналізатора сигналу DT9857E-16-XAO на 16 каналів
• USB кабель
• Джерело живлення та кабель живлення стандарту США
• Посібник швидкого старту програмного забезпечення
