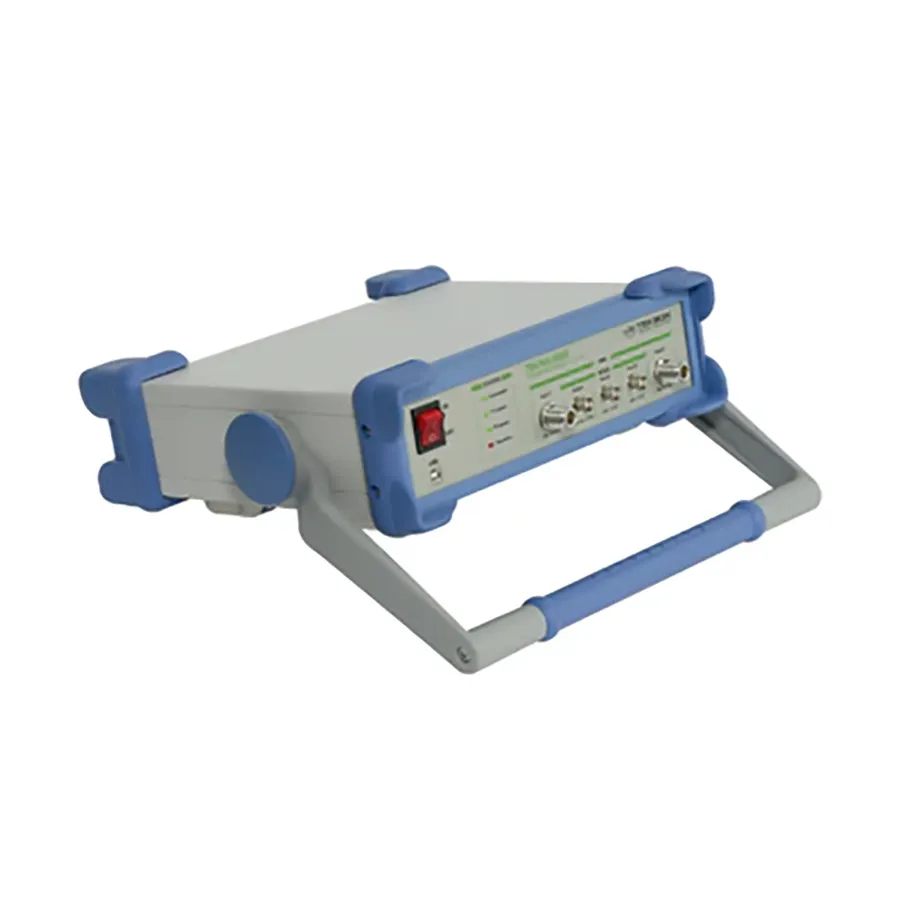

TekBox TBVNA-6000 Vector Network Analyzer

Огляд

TekBox TBVNA-6000 — це універсальний двопортовий аналізатор векторної мережи, який поєднує можливості вимірювань від постійного струму до 6 GHz. Він інтегрує генератор сигналу, чотирьохканальний цифровий осцилограф, двоканальний аналізатор спектра та різні інструменти аналізу в одному приладі, що робить його придатним як для характеризації RF пристроїв, так і для загальних лабораторних вимірювань.

Основні характеристики

• Аналізатор векторної мережі: 0.1 Hz до 6 GHz
• Генератор сигналу: 0.1 Hz до 6 GHz з розділенням 0.1 Hz
• Чотирьохканальний цифровий осцилограф: 60 MHz смуга пропускання, 125 MS/s дискретизація, 14-розрядна розрізнення (два входи 50 Ω, два входи 1 MΩ)
• Двоканальний аналізатор спектра: від постійного струму до 6 GHz з активним придушенням бічної смуги
• Аналізатор Bode: 0.001 Hz до 500 MHz (з опціональним обладнанням)
• Аналізатор фазового шуму
• THD аналізатор
• Вимірювання Power Sweep і широкосмугові вимірювання потужності/напруги
• Повністю DC-зв'язані активні мості VSWR для вимірювань до 1 Hz

Застосування

• Характеризація RF пристроїв та компонентів
• Аналіз мережі та вимірювання імпедансу
• Генерація сигналу та аналіз спектра
• Загальне лабораторне тестування та вимірювання
