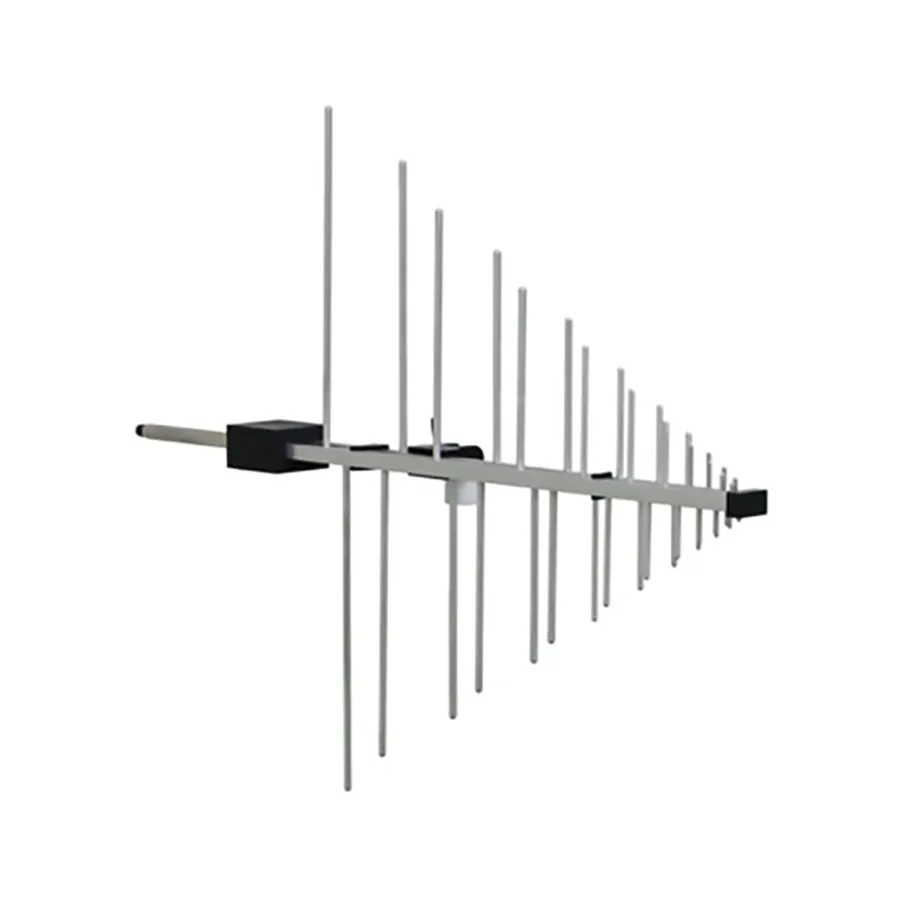

TekBox TBMA7 Logarithmic-Periodic Measurement Antenna
TekBox TBMA7 логарифмічно-періодична антена для вимірювань
Запитати ціну
TekBox TBMA7 logarithmic-periodic measurement antenna for EMC precompliance testing, 150–3000 MHz, VSWR <2.1:1, with N-type connector.
Опис
Огляд
TekBox TBMA7 — це доступна логарифмічно-періодична антена для вимірювань, розроблена для попереднього тестування EMC радіаційного шуму. Вона покриває діапазон частот від 150 МГц до 3000 МГц та забезпечує стабільну роботу в цьому широкому діапазоні з характеристиками, типовими для логарифмічно-періодичних антен для вимірювань.
Основні характеристики
- Діапазон частот: 150 МГц до 3000 МГц
- VSWR: <2.1:1 у всьому діапазоні (середнє значення 1.3:1)
- Ізотропний коефіцієнт посилення на відстані 3 м: 1.5 до 8 dBi
- Коефіцієнт антени на відстані 3 м: 10 до 34 dB/m
- Максимальна безперервна вхідна потужність RF: 130W
- Номінальний імпеданс: 50 Ω
- RF з'єднання: N type female
- Конструкція з алюмінієвого сплаву з нахильним адаптером монтування
- Механічні розміри: 1133 × 940 × 100 мм (44.6" × 37" × 3.94")
- Вага: 2.9 кг (6.39 фунтів)
Застосування
- Попереднє тестування EMC радіаційного шуму
- RF вимірювання та характеризація
- Вимірювання напруженості поля
Комплектація
- Крісло антени
- Нахильний адаптер монтування з ¼" потрійним різьбленням
- Міцний кейс для перевезення
Характеристики
| Series | TBMA Series |
