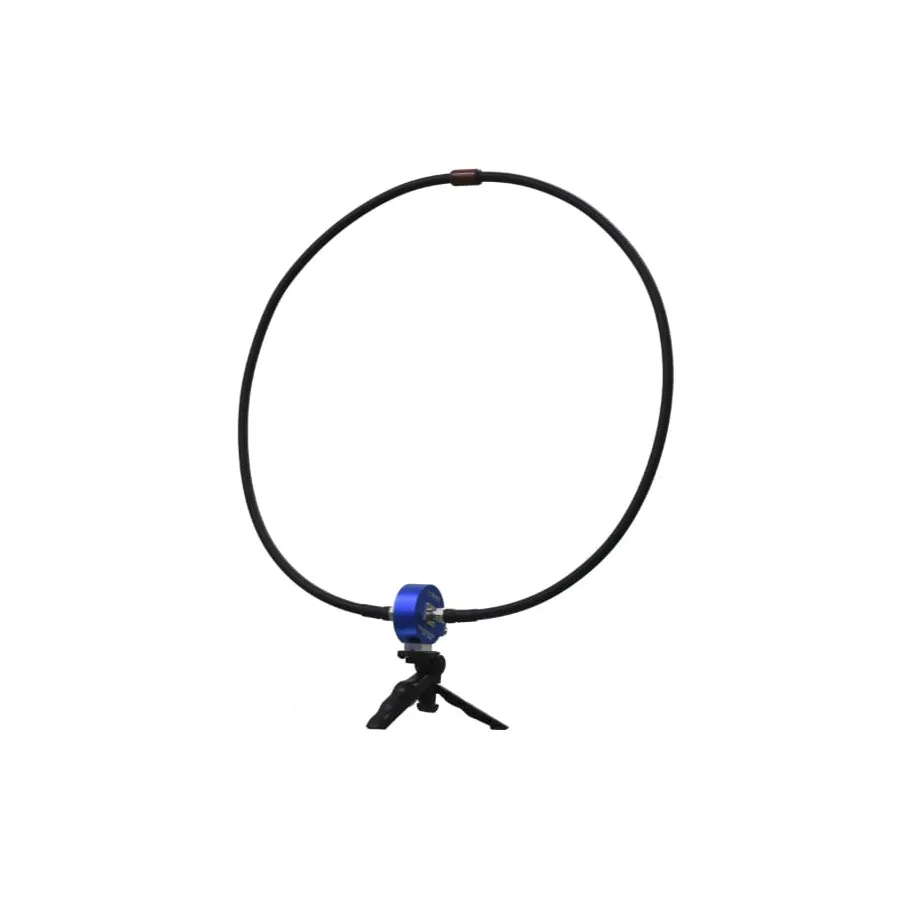

TekBox TBMA6-P Passive Loop Antenna
TekBox TBMA6-P пасивна петльова антена
Запитати ціну
TekBox TBMA6-P is a passive loop antenna for radiated emission measurements from 9 kHz to 30 MHz featuring a 60 cm diameter corrugated coaxial cable construction.
Опис
Огляд
TekBox TBMA6-P — пасивна петльова антена, розроблена для вимірювання випромінювання в діапазоні частот 9 кГц–30 МГц відповідно до специфікацій CISPR 16. Ця антена розширює лінійку доступних обладнань TekBox для попередньої перевірки EMC. Петльова антена має конструкцію діаметром 60 см, виготовлену з гофрованого коаксіального кабелю, прикріпленого до перетворювача за допомогою N-роз'ємів, забезпечуючи гнучкість для різних конфігурацій діаметра петлі.
Основні характеристики
- Діапазон частот: 9 кГц–30 МГц
- Діаметр петлі: 60 см
- Коефіцієнт антени магнітного поля: -20 дБ/оммм @ 30 МГц
- Коефіцієнт антени електричного поля: 31,5 дБ/м @ 30 МГц
- Чутливість: -24 дБµА/м при 30 МГц
- Конструкція: гофрований, щілинний коаксіальний кабель
- Роз'єм N-type (гніздо)
- Монтаж на штативі 1/4 дюйма
- Маса: 800 г
Застосування
- Вимірювання випромінювання за CISPR 16
- Вимірювання магнітного та електричного поля
- Попередня перевірка EMC
- Оцінка низькочастотного електромагнітного поля
Комплектація
- Перетворювач TBMA6-P
- Гофрований, щілинний коаксіальний кабель для 60-сантиметрової петлі
- Пістолетний штатив
- Коробка з букового дерева для перетворювача
Характеристики
| Series | TBMA Series |
| Includes | TBMA6-P transducer, Coaxial cable for 60 cm loop, Tripod, Beech wood box for transducer |
