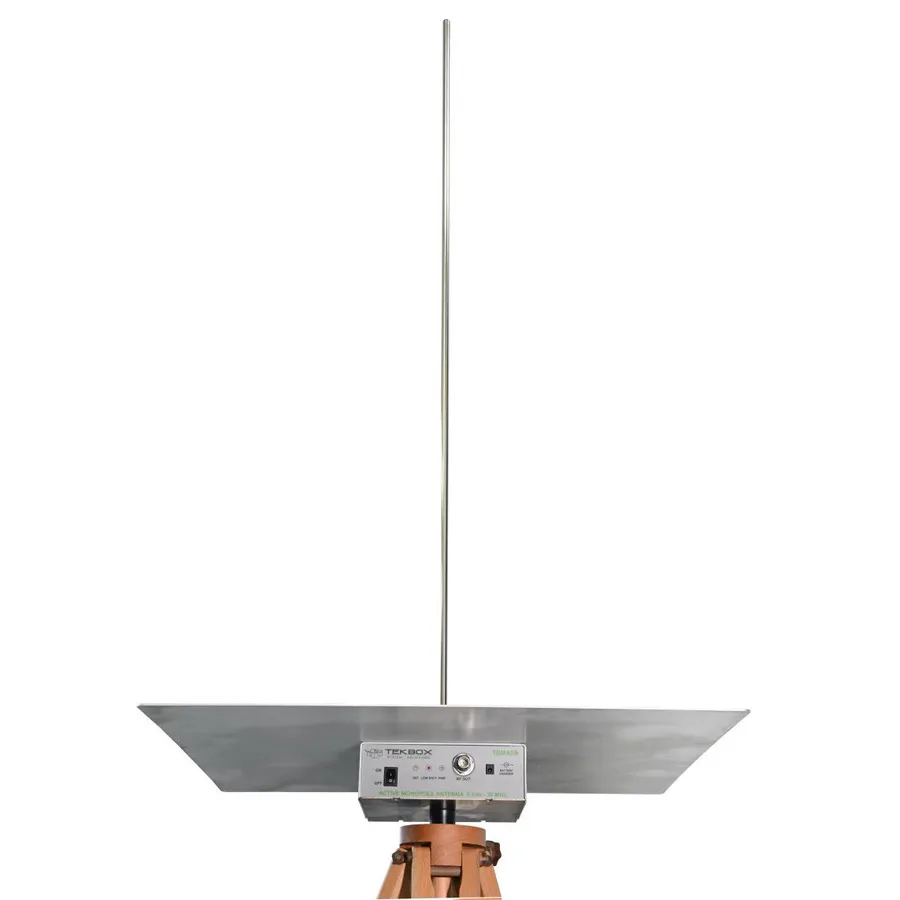

TekBox TBMA5B Active Monopole Antenna
TekBox TBMA5B активна монопольна антена
Запитати ціну
TekBox TBMA5B is an active monopole antenna for radiated emission measurements from 9 kHz to 30 MHz with 104 cm rod, ground plane, and up to 20 hours battery runtime.
Опис
Огляд
TekBox TBMA5B — активна монопольна антена, розроблена для вимірювання випромінювання в діапазоні частот 9 кГц–30 МГц відповідно до специфікацій CISPR 16. Антена розширює лінійку доступних обладнань TekBox для попередньої перевірки EMC. Монопольна антена має стержень висотою 104 см з відмінною чутливістю для проведення вимірювань випромінювання відповідно до CISPR 25 або MIL-STD-461G.
Основні характеристики
- Діапазон частот: 9 кГц–30 МГц
- Активна конструкція з живленням від батареї (12 x AA NiMH)
- Динамічний діапазон: 117 дБ @ 10 МГц (9 кГц RBW, AVG)
- Коефіцієнт антени електричного поля: +5 до +7 дБ/м
- Висота стержня: 104 см (діаметр 10 мм)
- Площина заземлення: 60 см x 60 см
- Роз'єм N-type (гніздо)
- Монтаж на штативі 1/4 дюйма
- Час роботи від батареї: до 20 годин (залежить від ємності батареї)
- Включає коаксіальний кабель з ферітом для відповідності MIL-STD-461G
Застосування
- Вимірювання випромінювання за CISPR 16
- Тестування EMC транспортних засобів CISPR 25
- Тестування відповідності MIL-STD-461G
- Попередня перевірка EMC
Комплектація
- Імпедансний перетворювач (185 x 210 x 65 мм, 1,5 кг)
- Монопольний стержень діаметром 10 мм (висота 104 см)
- Площина заземлення 60 см x 60 см
- Коаксіальний кабель з ферітом
- Обладнання заземлення (відповідне MIL-STD-461G)
- Універсальне зарядне пристрій (Mascot 2116 6-12 Cells)
- Адаптер калібрування 10 pF
- Алюмінієвий кейс для переносення (75 x 73 x 18 см, 4 кг)
Характеристики
| Series | TBMA Series |
