TekBox TBLLA-2M Large Loop Antenna

Огляд

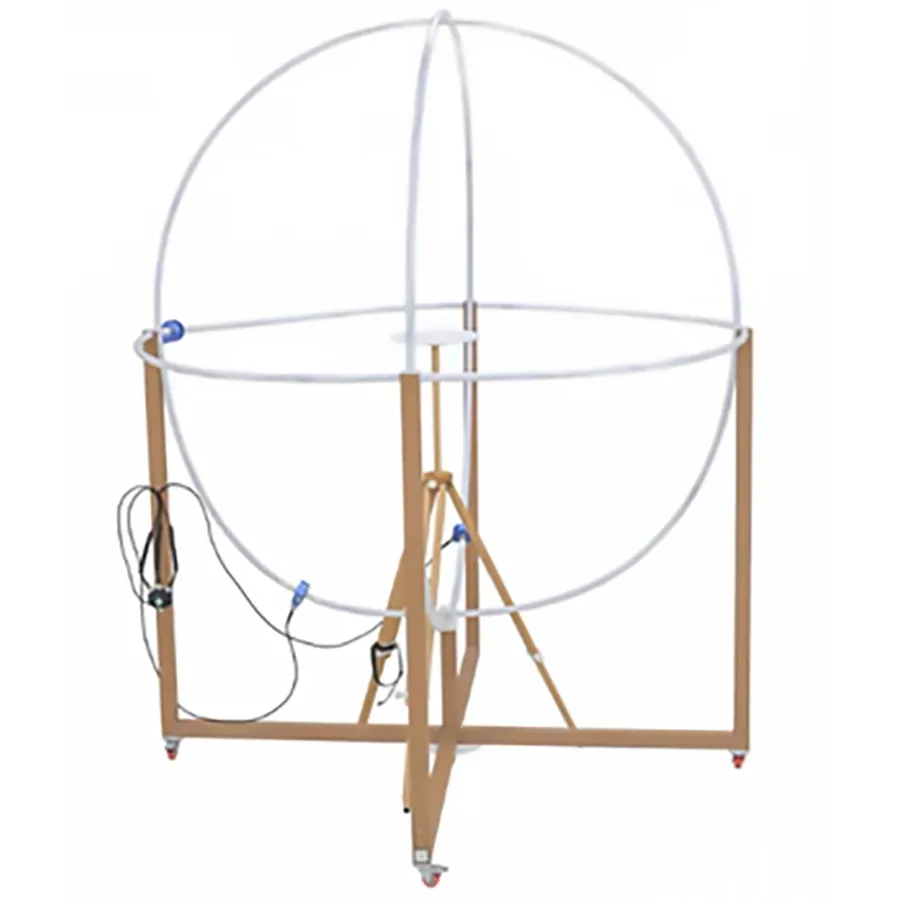

TBLLA-2M це антена великого циклу з трьома ортогональними циклами, розроблена для EMC тестування радіаційного випромінювання за CISPR 16-1-4 та CISPR 15 / EN 55015. Кожен цикл має діаметр 2 метри і розташований на трьох ортогональних площинах (X/Y/Z) на легкій 2,5-метровій рамі з WPC. Антена використовується для вимірювання струму, індукованого магнітним полем світильників, як зазначено в EN 55015 Розділ 4.4.

Основні характеристики

• Три ортогональні цикли діаметром 2 метри для вимірювання X/Y/Z
• Діапазон частот: 9 kHz до 30 MHz
• Імпеданс передачі RF трансдюсера: 0 dBΩ (1V/A) від 9 kHz до 30 MHz
• Коннектор виходу RF трансдюсера: N-female, 50 Ω
• Фактор корекції антени: 0 dB
• CM опір ферітових поглиначів: > 200 Ω @ 10 MHz
• Фактор перевірки антени: в межах ±2 dB теоретичного за CISPR 16-1-4
• Загальна висота: 2,5м із найнижчою точкою циклу 0,5м над землею
• Вага: 25 kg

Застосування

• EMC тестування радіаційного випромінювання за CISPR 16-1-4 та EN 55015
• Вимірювання магнітного поля для тестування світильників
• Лабораторії попередньої відповідності та відповідності

Комплектація

• Три монітори коаксіального RF струму TekBox TBCCP1-2K70
• Необхідні коаксіальні кабелі та ферітові затиски
• Ручний RF коаксіальний перемикач для вибору циклу
• Штатив TBTP3 з пластиковою опорною плитою DUT
