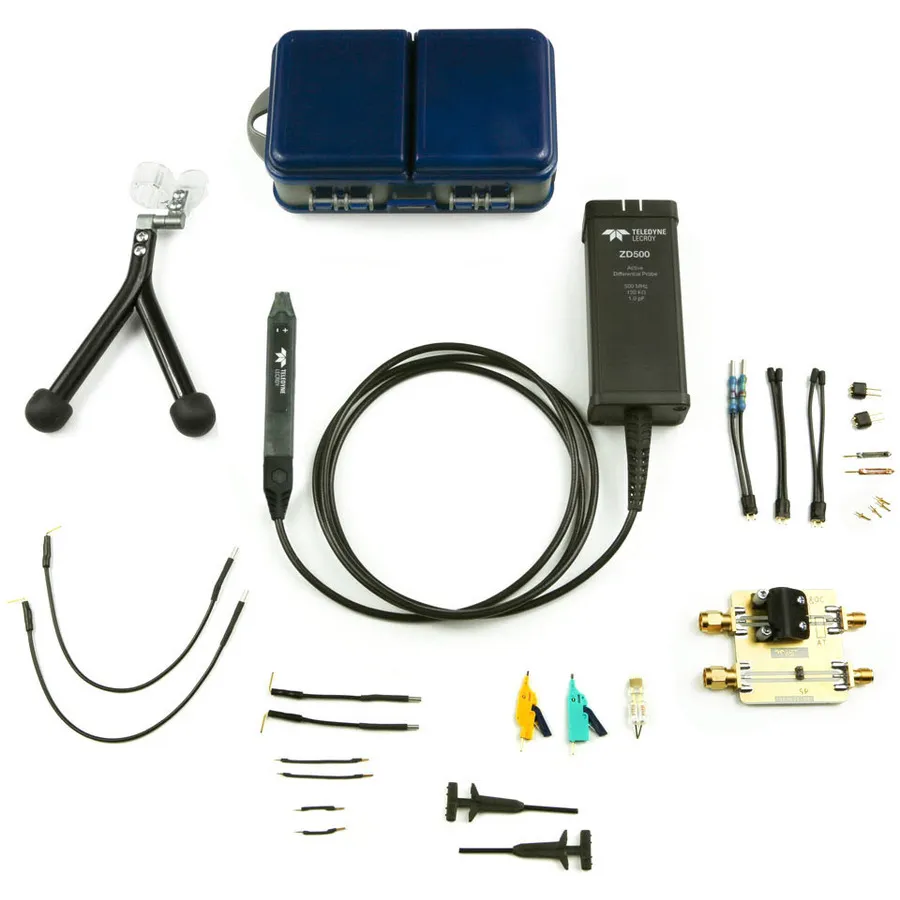

Teledyne LeCroy ZD500 Active Differential Probe
Teledyne LeCroy ZD500 активний диференціальний зонд
Teledyne LeCroy ZD500 active differential probe with 500 MHz bandwidth, transparent attenuation, and ±10V common mode range for automotive and serial data testing.
Деталі продукту
| Модель | ZD500 |
| Виробник | Teledyne LeCroy |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Teledyne LeCroy ZD500 є активним диференціальним зондом, розробленим для безперервної інтеграції з осцилографами Teledyne LeCroy через інтерфейс ProBus. При використанні з сумісними осцилографами зонд не потребує зовнішнього джерела живлення та забезпечує прозоре послаблення зонда для автоматичної оптимізації відображення сигналу. Зонд пропонує диференціальний діапазон 18 Vp-p з зміщенням ±8V та діапазоном спільного режиму ±10V, що робить його придатним для широкого спектру застосувань зондування.
Основні характеристики
- Пропускна здатність 500 MHz
- Інтерфейс ProBus для безперервної інтеграції осцилографа
- Прозоре послаблення зонда для оптимізованого відображення сигналу
- Диференціальний діапазон 18 Vp-p з зміщенням ±8V
- Діапазон спільного режиму ±10V
- Немає потреби зовнішнього живлення при використанні з осцилографами Teledyne LeCroy
Застосування
- Тестування та діагностика автомобіля
- Захоплення послідовних сигналів даних
- Вимірювання силової електроніки
- Загальні диференціальні вимірювання
Характеристики
| Bandwidth | 500 MHz |
| Input Capacitance | 3.5 pF |
| Maximum Input Voltage | 8 V |
| Input Impedance | 120 kΩ |
| Interface | ProBus |
| Series | ZD Series |
| Risetime | 500 ps |
| Type | Differential Probe |
| Warranty | 1 Year |
