Pico Technology AD2201 Active Differential Probe

Огляд

Pico Technology AD2201 — активний диференціальний зонд з полосою 200 MHz, призначений для додатків вимірювання високої швидкості, що вимагають безпечного та точного вимірювання диференціальної напруги. Цей зонд розширює функціональність стандартних осцилографів з однобічним входом, дозволяючи вимірювання диференціальних сигналів з діапазоном диференціальної напруги ±20 В та діапазоном спільного режиму до ±60 В DC + піковий AC. Переробленний зонд включає поліпшені варіанти живлення з вбудованим модулем батареї та інтегрованим живленням USB 5 В для використання зі стандартними зарядними пристроями USB.

Основні характеристики

• Пропускна здатність 200 MHz для набору сигналів високої швидкості
• Коефіцієнт ослаблення 10:1
• Точність DC (похибка посилення): ±1%
• Час піднесення: 1,75 ns
• Діапазон диференціального вимірювання: ±20 В
• Діапазон спільного режиму: ±60 В (DC + піковий AC)
• Вхідний імпеданс: 500 килоом ∥ 7 pF кожної сторони до землі
• CMRR: 80 dB на 60 Hz / 50 dB на 10 MHz
• Довжина вхідного кабелю: 50 см
• Довжина вихідного кабелю BNC: 120 см
• Живлення від батареї або USB

Застосування

• Безпечне вимірювання диференціальної напруги у схемах живлення
• Набір сигналів збалансованого диференціального високої швидкості від шин послідовної комунікації
• Тестування BroadR-Reach та подібних диференціальних шин
• Аналіз електроніки потужності та схем комутації

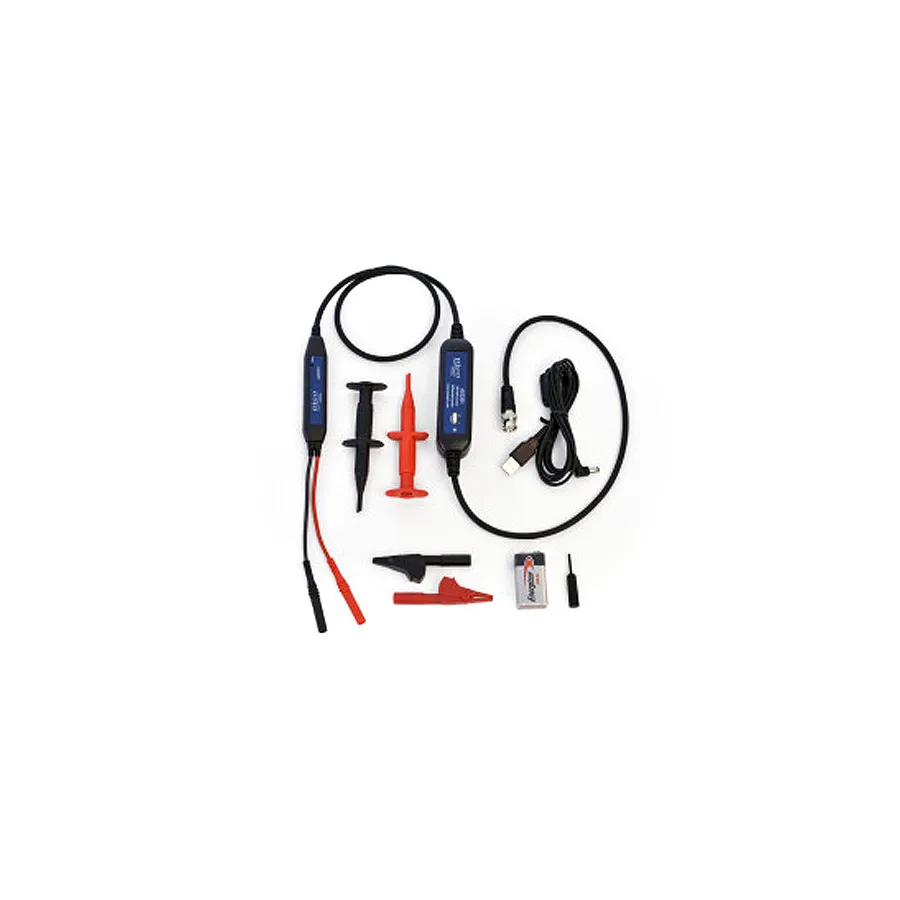

Комплектація

• Тестові гачки, пара (червоний та чорний)
• Затиски Crocodile, пара (червоний та чорний)
• Батарея 9 В
• Кабель живлення USB (адаптер мережі не включений)
