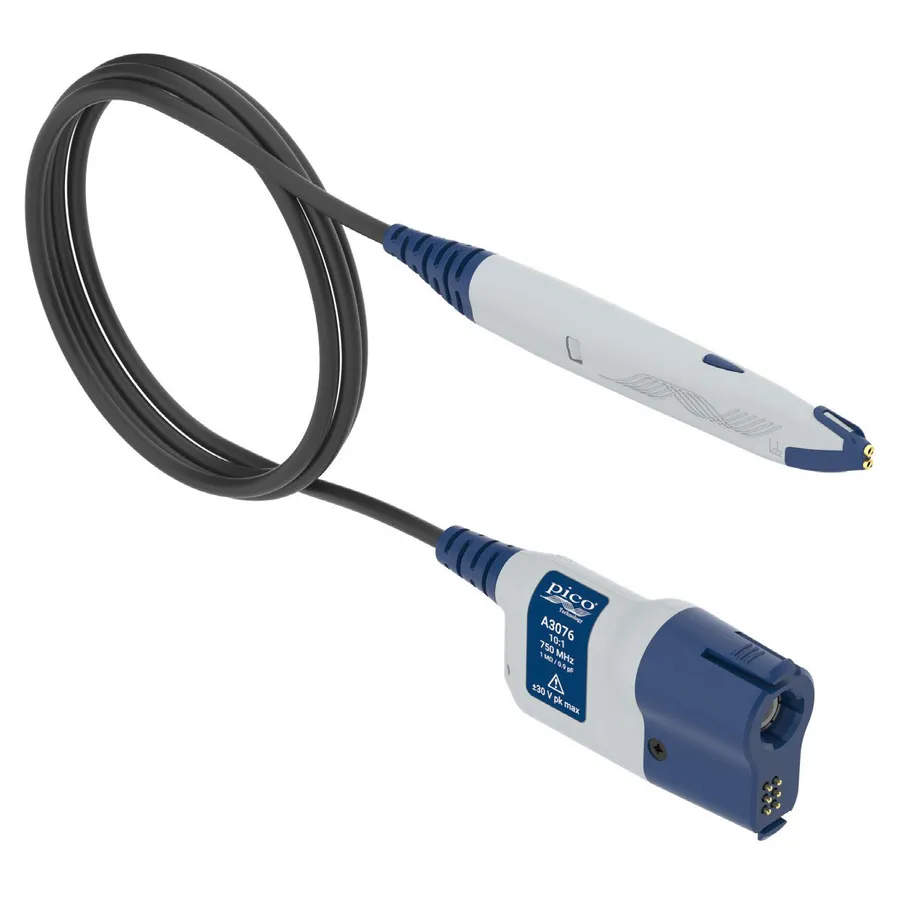

Pico Technology A3076 High-Impedance Active Probe

Огляд

Pico Technology A3076 — це активний зонд осцилографа з високим вхідним імпедансом, призначений для мінімального навантаження на сигнал та максимальної передачі сигналу до осцилографів серії PicoScope 6000E. З вхідним імпедансом 1 MΩ та ємністю 0,9 пФ, він забезпечує відмінну продуктивність для точних вимірювань у широкому діапазоні частот.

Основні характеристики

• Пропускна здатність 750 MHz
• Коефіцієнт послаблення 10:1
• Вхідний імпеданс 1 MΩ ±3%
• Вхідна ємність 0,9 пФ номіналу
• Інтелектуальний інтерфейс зонда для автоматичного виявлення та масштабування
• Ергономічна конструкція для комфортного ручного використання
• Довжина кабелю 1,2 м

Основні параметри

• Діапазон вхідної динаміки ±(DC + AC peak)
• Введення осцилографа DC 50 Ом
• Розміри зонда 108 мм (Д) × 16 мм (В) × 12 мм (Ш)

Комплектація

• Жорсткі наконечники зонда (10)
• Гнучкі наконечники зонда (10)
• Заземлювальні пластини (2 розміри, по 2 кожного)
• Заземлювальні проводи (2)
• Припаяні контакти кабелю (10)
• Позолочений мідний провід 0,3 мм (30 SWG)
• Мікро SMD щипці (1 чорний, 1 червоний)
• Шарнірні адаптери (2)
• Маркери кольорів каналів (8 кольорів, по 2 кожного)
• Переносна сумка
• Посібник швидкого старту

Застосування

• Загальне вимірювання та аналіз сигналу
• Діагностика та валідація високочастотних схем
• Точне вимірювання низькорівневих сигналів
• Вимірювання SMD та точок зонда
