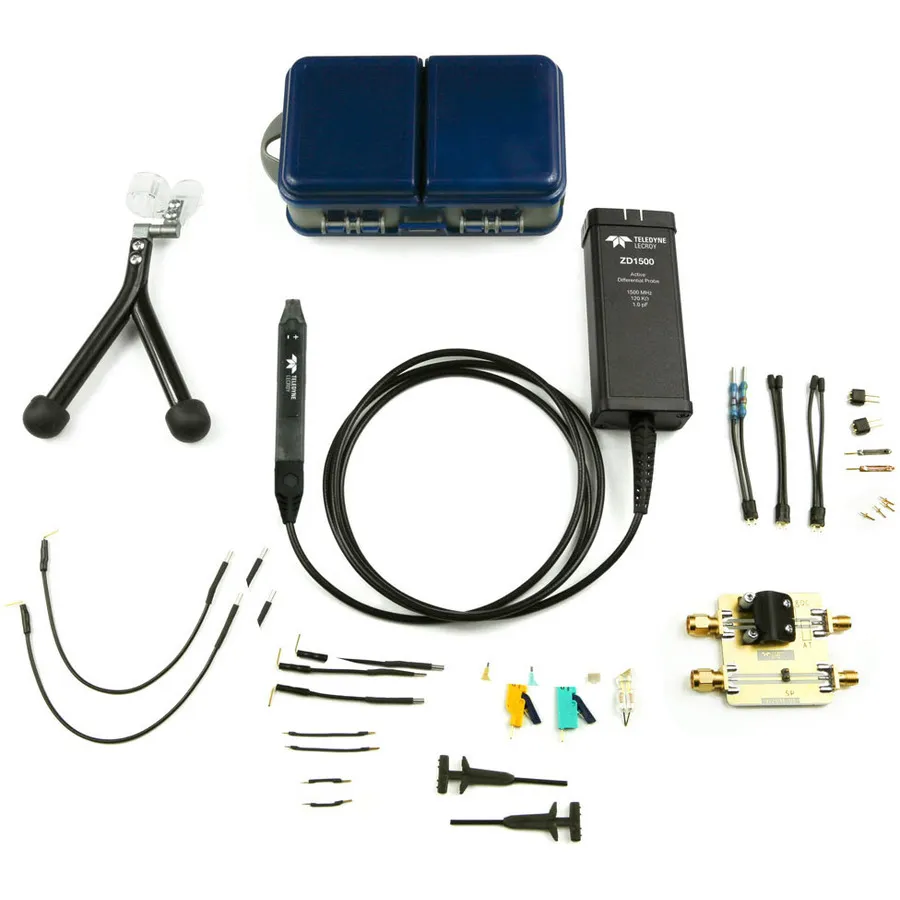

Teledyne LeCroy ZD1500 Active Differential Probe
Teledyne LeCroy ZD1500 активний диференціальний щуп
Запитати ціну
Teledyne LeCroy ZD1500 is an active differential probe with 1.5 GHz bandwidth, 1 pF input capacitance, and ±8V offset for high-speed signal measurements.
Деталі продукту
| Модель | ZD1500 |
| Виробник | Teledyne LeCroy |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Teledyne LeCroy ZD1500 — це активний диференціальний щуп, розроблений для вимірювання високочастотних сигналів до 1.5 GHz. З інтеграцією інтерфейсу ProBus він безпроблемно інтегрується в осцилограф з прозорим контролем коефіцієнта підсилення та зміщення. При використанні з цифровими осцилографами Teledyne LeCroy не потребує зовнішнього джерела живлення.
Основні характеристики
- Пропускна здатність: 1.5 GHz
- Ємність входу: 1 pF (мінімізує спотворення навантаження)
- Імпеданс: 120 kΩ
- Диференціальний діапазон: 18 Vp-p з зміщенням ±8V
- Діапазон синфазного сигналу: ±10V
- Шум системи: 4 mVrms
- Інтерфейс ProBus для прозорої інтеграції
- Широкий вибір аксесуарів для щупа
Застосування
- Вимірювання високошвидкісних автомобільних сигналів
- Зондування та аналіз послідовних даних
- Тестування силової електроніки
- Вимірювання загального призначення на високих частотах
Характеристики
| Bandwidth | 1.5 GHz |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 8 V |
| Input Impedance | 120 kΩ |
| Interface | ProBus |
| Series | ZD Series |
| Risetime | 200 ps |
| Type | Differential Probe |
| Warranty | 1 Year |
