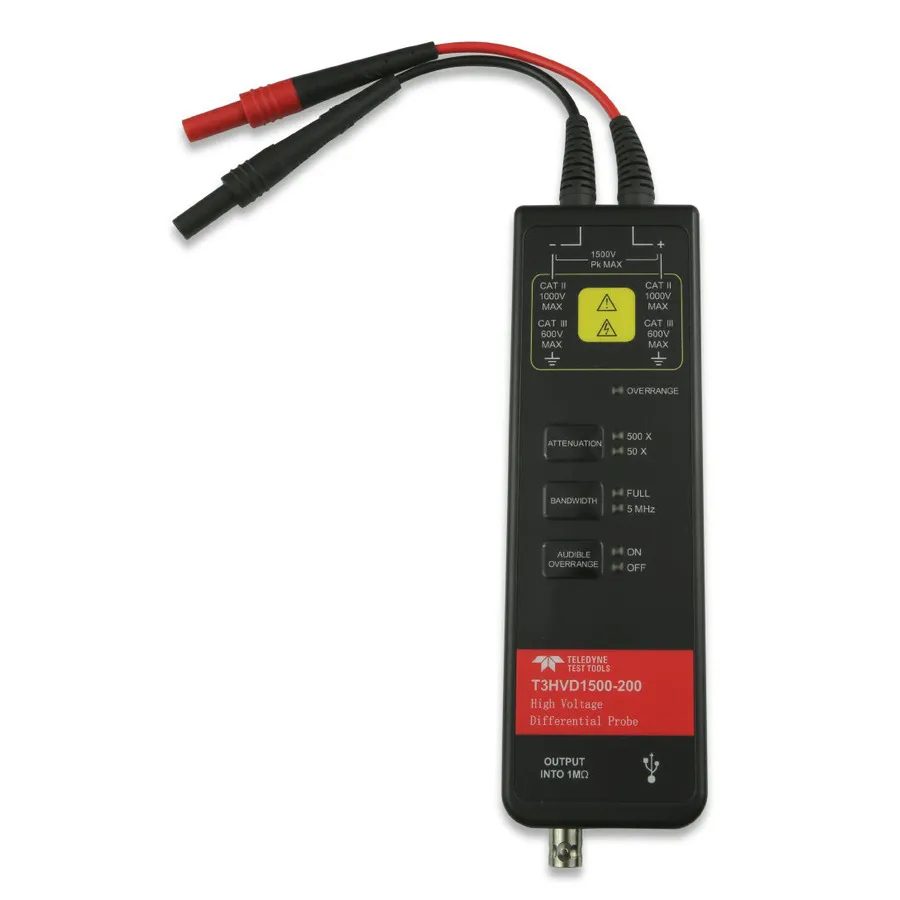

Teledyne LeCroy T3HVD1500-200 High-Voltage Differential Probe
Teledyne LeCroy T3HVD1500-200 діференціальний зонд високої напруги
Запитати ціну
Teledyne LeCroy T3HVD1500-200 is a high-voltage differential probe with 200 MHz bandwidth, ±150V/±1500V range, 10 MΩ input impedance, and ±2% measurement accuracy.
Деталі продукту
| Модель | T3HVD1500-200 |
| Виробник | Teledyne LeCroy |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Teledyne LeCroy T3HVD1500-200 — зонд високої напруги для диференціальних вимірів, розроблений для точних та простих вимірювань напруги в одиночних та диференціальних конфігураціях. З пропускною здатністю 200 MHz та здатністю витримувати до ±1500V напруги синфазного сигналу, він підходить для використання з будь-яким осцилографом, обладнаним входом 1 MΩ BNC.
Основні характеристики
- Пропускна здатність: 200 MHz (-3 dB)
- Ослаблення/Вибір діапазону: 50x / 500x
- Макс. диференціальна напруга: 50x ±150V / 500x ±1500V
- Напруга синфазного сигналу: ±1500V (DC + Peak AC)
- Вхідний імпеданс: 5 MΩ (одиночні) / 10 MΩ (між входами)
- Вхідна ємність: <4 pF (одиночні) / <2 pF (між входами)
- Точність вимірювання: ±2%
- Сигнальна сирена перевищення напруги з подвійними індикаторами
- Змінна границя пропускної здатності для зменшення шумів
- Сумісність з будь-яким осцилографом із входом 1 MΩ BNC
Застосування
- Аналіз кіл високої напруги
- Тестування силової електроніки
- Вимірювання диференціальних сигналів
- Польові випробування та валідація
Комплектація
- Алігаторні затискачі (моделі T3HVD1500-70 та T3HVD1500-200)
- Алігаторні затискачі (модель T3HVD7000-100)
- Пінцетні затискачі
- Гачкові затискачі
- 1m T3HVD подовжувальні проводи (x2)
- 1m T3HVD кабель BNC-BNC
- 1.5m T3HVD кабель USB A-B для живлення
- Блок живлення USB
Характеристики
| Bandwidth | 200 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 1000 V |
| Input Impedance | 10 MΩ |
| Interface | BNC |
| Cable Length | 1 m |
| Series | T3HVD Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 1.75 ns |
| Safety Rating | CAT2 } CAT3 |
| Type | Differential Probe |
