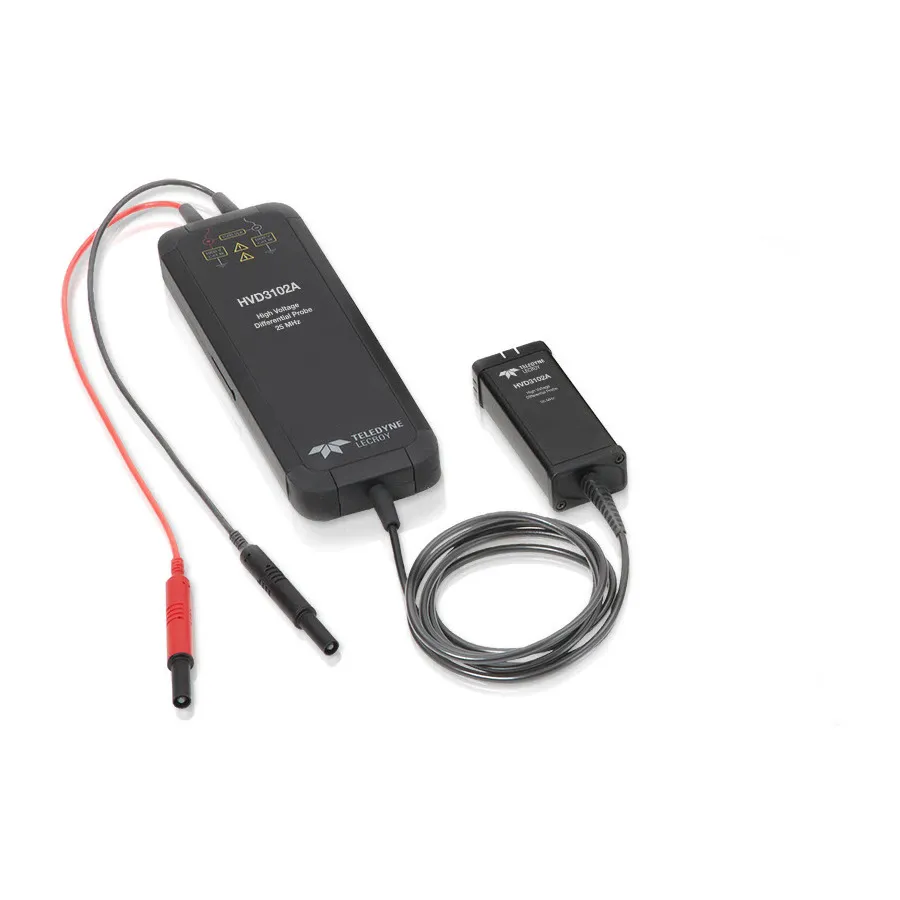

Teledyne LeCroy HVD3102A-NOACC Differential Probe
Teledyne LeCroy HVD3102A-NOACC диференціальний зонд
Запитати ціну
Teledyne LeCroy HVD3102A-NOACC is a 1kV, 25MHz active differential probe with high CMRR, 1% gain accuracy, and auto-zero capability for power electronics measurements (probe only).
Деталі продукту
| Модель | HVD3102A-NOACC |
| Виробник | Teledyne LeCroy |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Teledyne LeCroy HVD3102A-NOACC — активний диференціальний зонд серії HVD3000A, призначений для безпечного та точного вимірювання напруги на плаваючих схемах у шумних середовищах, типових для силової електроніки. Зонд має винятковий коефіцієнт придушення синфазного сигналу (CMRR) в широкому діапазоні частот, що дозволяє здійснювати надійні вимірювання в системах з високою синфазною напругою. Ця версія поставляється лише як зонд без кабелю та аксесуарів.
Основні характеристики
- Рейтинг напруги 1 kV
- Смуга пропускання 25 MHz
- Високий CMRR в широкому діапазоні частот
- Точність посилення 1%
- Висока можливість зміщення як при високому, так і при низькому послаблення
- Режими зв'язку AC та DC
- Функція автоматичного обнулення
- Зонд без кабелю та аксесуарів
Застосування
- Аналіз та налагодження схем силової електроніки
- Вимірювання з високою синфазною напругою
- Тестування плаваючих схем
- Характеризація інверторів та перетворювачів
Характеристики
| Bandwidth | 25 MHz |
| Attenuation | 100X, 1000X |
| Input Capacitance | 2.5 pF |
| Maximum Input Voltage | 1000 V |
| Input Impedance | 10 MΩ |
| Interface | ProBus |
| Cable Length | 2.25 m |
| Series | HVD3000A Series |
| Lead Length | 0.4 m |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 14 ns |
| Safety Rating | CAT3 |
| Series Compatibility | WaveSurfer 3000z, WaveSurfer 4000HD, HDOxxxx, WaveRunner 9000, WaveRunner 8000HD, MDA 8000HD, WavePro HD, WaveMaster / SDA / DDA 8 Zi-B, and WaveMaster 8000HD |
| Type | Differential Probe |
