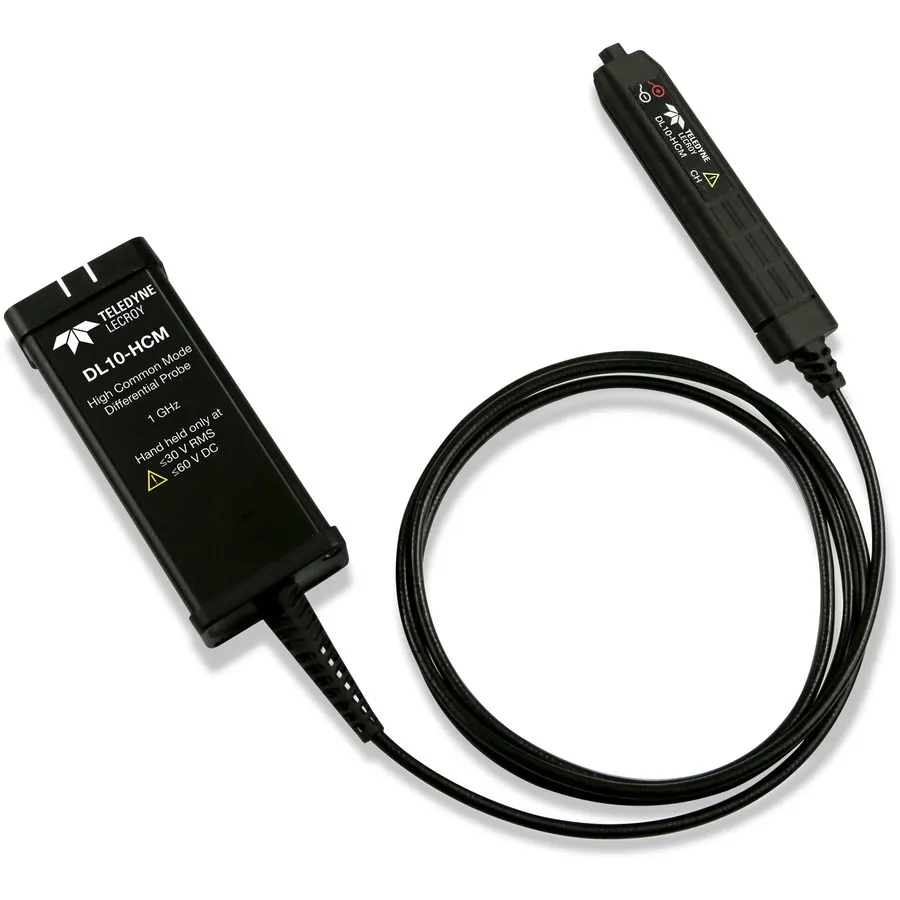

Teledyne LeCroy DL10-HCM Differential Probe
Teledyne LeCroy DL10-HCM диференціальний пробник
Запитати ціну
Teledyne LeCroy DL10-HCM 1GHz differential probe for GaN power conversion with 60V common mode range, 0.5% DC accuracy, and exceptional CMRR.
Деталі продукту
| Модель | DL10-HCM |
| Виробник | Teledyne LeCroy |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Teledyne LeCroy DL10-HCM — це діференціальний пробник спільного режиму 1GHz, розроблений для вимірювань у GaN перетворювачах. З пропускною здатністю 1GHz, діапазоном спільного режиму 60V та діапазоном діференціального входу 80V, він поєднує винятковий CMRR з ультранизьким шумом для точних вимірювань напруги на швидкозмінних сигналах PWM.
Основні характеристики
- Пропускна здатність 1GHz із спільним режимом 60V та діапазоном діференціального входу 80V
- Високоточні вимірювання: точність 0.5% при постійному струмі та плоскість 0.1 дБ від постійного струму до 100 МГц
- Винятковий CMRR на дуже високих частотах для вищої продуктивності вимірювання на сигналах з екстремально швидкою швидкістю змін
- Можливість прецизійної калібрування посилення для поліпшення точності посилення та видалення дрейфу зміщення
- Інтерфейс ProBus для безперебійної інтеграції з сумісними осцилографами
- Опціональний набір приладдя та наконечник для припоювання при високій температурі для гнучкого з'єднання
Застосування
- Вимірювання GaN перетворювачів і комутуючих пристроїв високої частоти
- Аналіз сигналу PWM високої швидкості з екстремально швидкою dV/dt
- Системи зарядки батареї з плаваючими керуючими сигналами
- Передове тестування та розроблення силової електроніки
Характеристики
| Bandwidth | 1 GHz |
| Attenuation | 7.8X, 17.5X, 70X |
| Input Capacitance | 0.6 pF |
| Maximum Input Voltage | 60 V |
| Input Impedance | 200 kΩ |
| Interface | ProBus |
| Cable Length | 1.42 m |
| Series | DL-HCM Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 350 ps |
| Series Compatibility | WaveSurfer 3000z, WaveSurfer 4000HD, HDOxxxx, WaveRunner 9000, WaveRunner 8000HD, MDA 8000HD, WavePro HD, WaveMaster / SDA / DDA 8 Zi-B, WaveMaster 8000HD and LabMaster 10 Zi-A |
| Type | Differential Probe |
