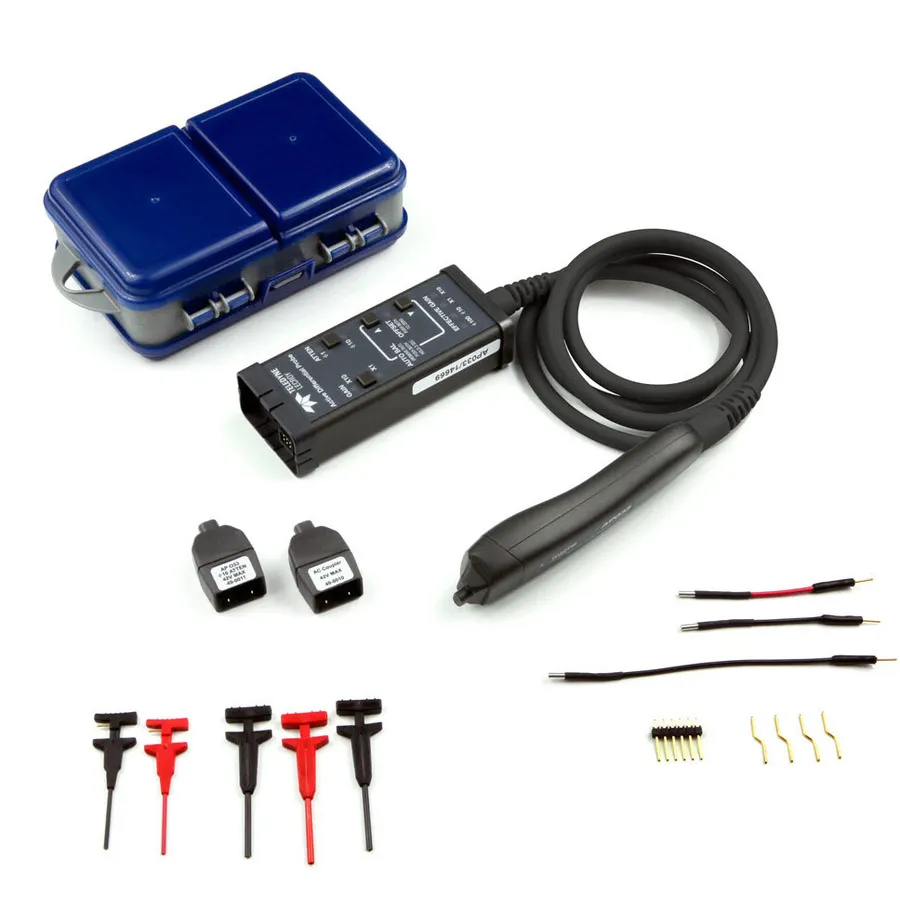

Teledyne LeCroy AP033 Differential Probe

Огляд

Teledyne LeCroy AP033 — повністю інтегрований диференціальний зонд осцилоскопа, що пропонує смугу пропускання 500 МГц з вибіркових режимів підсилення та послаблення. Він характеризується найменшим шумом вхідного сигналу в галузі та безпроблемно інтегрується з осцилоскопами LeCroy через інтерфейс ProBus, дозволяючи інтуїтивне керування чутливістю безпосередньо з панелі осцилоскопа або через віддалені команди (GPIB/RS-232).

Основні характеристики

• Смуга пропускання 500 МГц з вибіркових режимів підсилення x1/x10
• Вхідна ємність 2 пФ на сторону при послаблені ÷10
• Шум входу: 4 nV/√Hz при максимальному підсиленні, найпередовіший в галузі
• Діапазон синфазної напруги: ±5 В при підсиленні x10, ±50 В при послаблені ÷10
• Діапазон зміщення постійного струму: ±400 мВ (підсилення x10), ±4 В (послаблення ÷10)
• CMRR: >10,000:1 (80 дБ) на постійному струмі
• Вхідний опір: 1 МОм при всіх налаштуваннях
• Функція автобалансування для найвищої точності на всіх діапазонах
• Автоматичне видільення синфазного сигналу з захистом входу
• Опціональні конденсаторна головка AC зв'язку (0.1 µF) та послаблювальна головка

Застосування

• Вимірювання та аналіз диференціальних сигналів
• Налагодження та валідація високочастотних схем
• Тестування та моніторинг блоків живлення
• Аналіз цілісності високошвидкісних цифрових сигналів

Комплектація

• Конденсаторна головка AC зв'язку (0.1 µF)
• Опціональна послаблювальна головка
