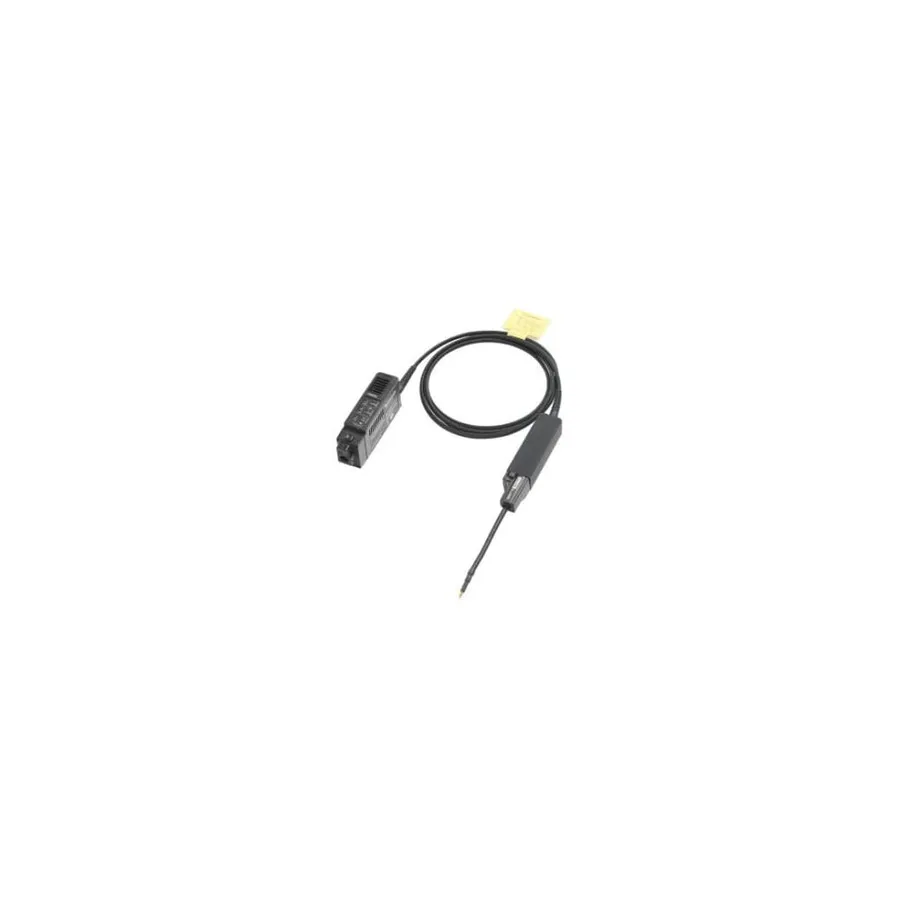

Tektronix TKR TIVP05 IsoVu Differential Probe

Огляд

Tektronix TKR TIVP05 — це диференціальний зонд, який використовує технологію IsoVu Generation 2 для гальванічно ізольованих вимірювань. З пропускною здатністю 500 МГц, діапазоном диференціальної напруги до ±2500 В та можливістю плавати при напругах загального режиму до 60 кВ, TIVP05 дозволяє вимірювати диференціальні сигнали в високовольтних застосуваннях електроніки потужності. Зонд має 2-метровий кабель з оптичного волокна та З'єднувачі MMCX для інтеграції системи.

Основні характеристики

• Пропускна здатність 500 МГц з технологією IsoVu Generation 2
• Діапазон вхідної диференціальної напруги до ±2500 В
• Можливість напруги загального режиму 60 кВ
• CMRR 160 дБ (100 мільйонів до 1) при DC
• CMRR 100 дБ (1 мільйон до 1) до 100 МГц та 200 МГц
• Повна гальванічна ізоляція через передачу живлення через волокно
• 2-метровий кабель з оптичного волокна для дистанційного зондування
• З'єднувачі MMCX для гнучкої інтеграції
• 1/5 розмір зондів IsoVu першого покоління
• Вхідна ємність 2 пФ для мінімального навантаження
• Можливість зміщення діапазону ±2500 В

Застосування

• Характеризація пристроїв SiC та GaN потужності
• Проектування та тестування напівпровідників широкої смуги пропускання
• Аналіз високовольтних перетворювачів потужності
• Вимірювання імпульсного джерела живлення
• Вимірювання ізольованого сигналу високої частоти
• Тестування відповідності EMI та EMC
• Дослідження та розроблення електроніки потужності
