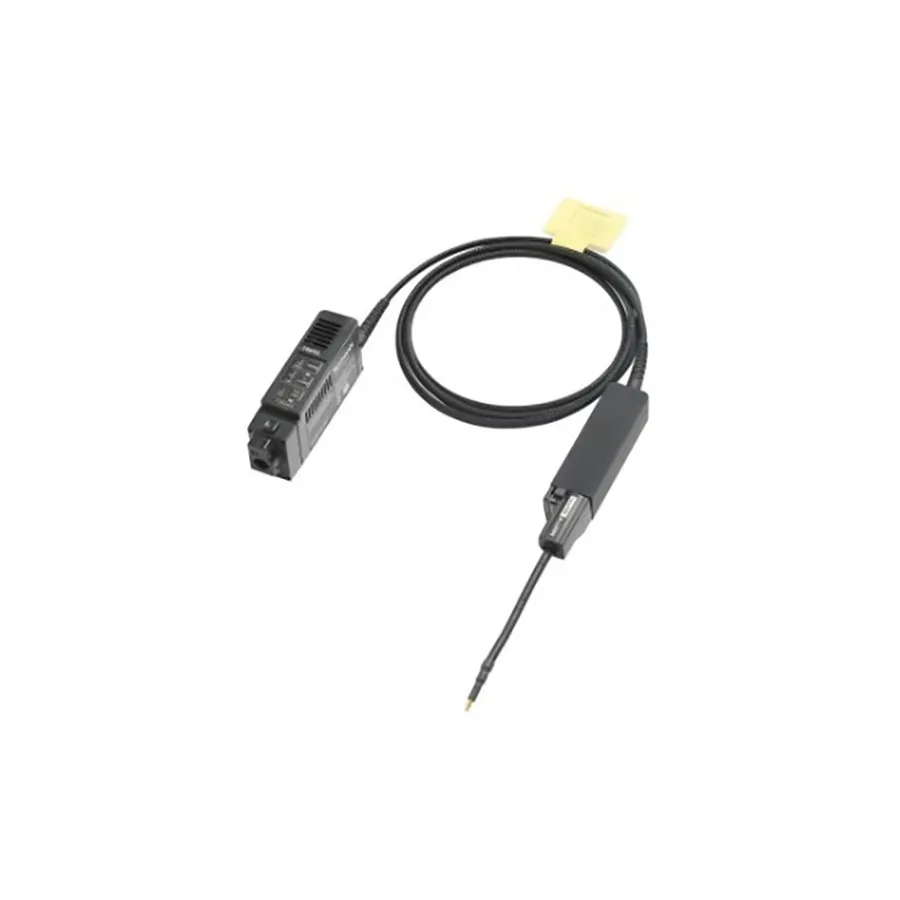

Tektronix TKR TIVM1 IsoVu Isolated Measurement System
Tektronix TKR TIVM1 IsoVu ізольована система вимірювання
Tektronix TKR TIVM1 is a galvanically isolated differential measurement system with DC to 1 GHz bandwidth, up to ±50 V differential range, and 60 kV common-mode voltage capability.
Деталі продукту
| Модель | TKR TIVM1 |
| Виробник | Tektronix |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix TKR TIVM1 — це гальванічно ізольована система диференціального вимірювання на основі технології IsoVu. Використовуючи передачу живлення через оптичне волокно та оптичний аналоговий сигнальний тракт, TIVM1 забезпечує повну електричну ізоляцію між системою вимірювання та пристроєм, що тестується. Ця ізоляція дозволяє точно вимірювати диференціальні сигнали до ±50 Впік при наявності великих напруг загального режиму з надійною продуктивністю відхилення загального режиму в усьому смузі пропускання.
Основні характеристики
- Гальванічна ізоляція за допомогою передачі живлення через волокно
- Пропускна здатність DC до 1 ГГц
- Діапазон диференціальної напруги до ±50 В
- Можливість напруги загального режиму 60 кВ
- CMRR 1 мільйон до 1 (120 дБ) до 100 МГц
- CMRR 10 000 до 1 (80 дБ) при 1 ГГц
- Output clamping для безпеки
- Сертифіковано для безпеки
- Без акумуляторів (живлення через оптичне волокно)
Застосування
- Конструкції Half/Full Bridge з використанням пристроїв GaN та SiC
- Вимірювання в ізольованих колах
- Проектування перетворювачів та джерел живлення
- Оцінка та характеризація пристроїв потужності
- Проектування імпульсних джерел живлення
- Проектування інверторів та приводів двигунів
- Проектування електронних дросселів
- Тестування EMI та ESD
- Вимірювання розшунтованого струму
- Вимірювання в середовищах з високим рівнем EMI
- Застосування дистанційного зондування
Характеристики
| Series | TIVM Series |
