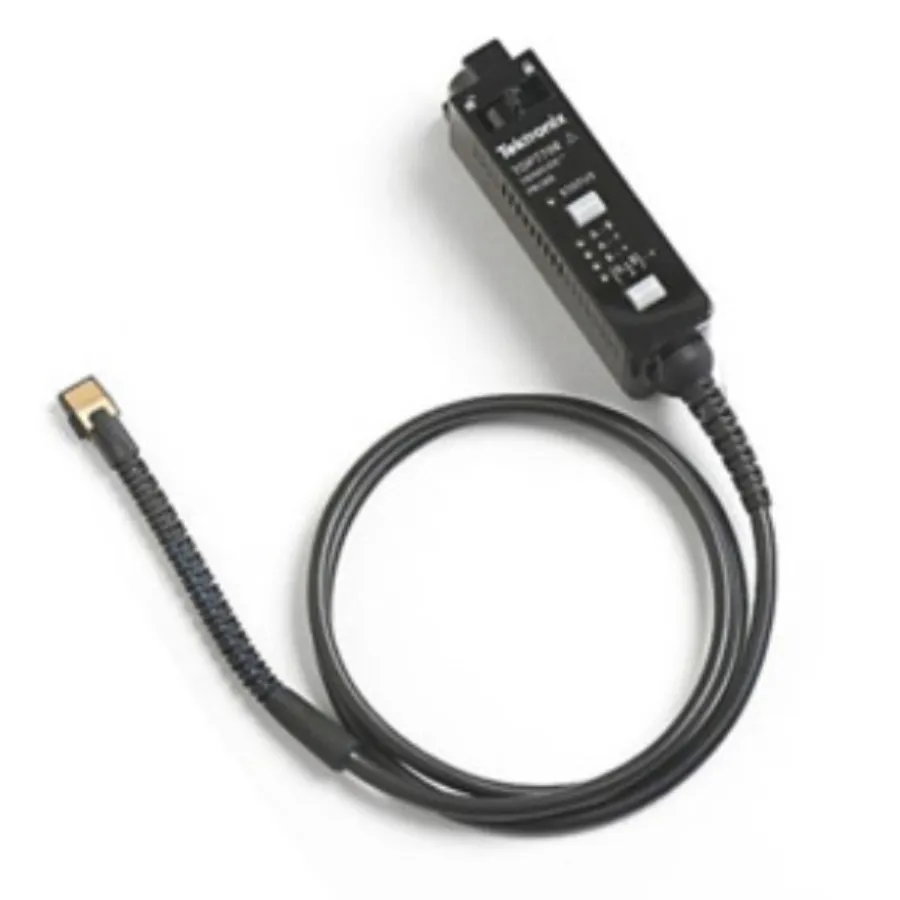

Tektronix TDP7710 TriMode Probe
Tektronix TDP7710 триланковий зонд
Запитати ціну
Tektronix TDP7710 is a 10GHz TriMode probe with TekFlex Connector, enabling differential, single-ended, and common-mode measurements.
Деталі продукту
| Модель | TDP7710 |
| Виробник | Tektronix |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Зонд Tektronix TDP7710 — це триланковий зонд з полосою пропускання 10 ГГц, розроблений для найвищої точності вимірювання на осцилографах реального часу. Він має технологію TekFlex Connector для простого та універсального підключення та FlexChannel інтерфейс для прямого керування осцилографом та зондом. TriMode дає можливість одній установці зонда виконувати точні вимірювання диференціальних, односторонніх та синфазних сигналів без переміщення зонда.
Основні характеристики
- Полоса пропускання 10 ГГц для високовірного захоплення сигналу
- Технологія TekFlex Connector для простого та універсального підключення
- S-параметри, специфічні для зонда та наконечника, з повною AC калібрацією
- FlexChannel інтерфейс для прямого керування осцилографом/зондом
- TriMode можливість для диференціальних, односторонніх та синфазних вимірювань
- Автоматичне розпізнавання зонда та наконечника при підключенні
Застосування
- Вимірювання на осцилографах реального часу на високошвидкісній електроніці
- Багаторежимний аналіз та характеризація сигналів
- Тестування та налагодження диференціальних схем
Комплектація
- Керівництво
- 2 паяні наконечники
- Сертифікат про прослідковуваність калібрування
- Звіт про калібрування
- Гарантія 1 рік
Характеристики
| Bandwidth | 10 GHz |
| Attenuation | 4X, 10X |
| Input Capacitance | 0.4 pF |
| Maximum Input Voltage | 12 V |
| Input Impedance | 100 kΩ |
| Interface | FlexChannel |
| Cable Length | 1.21 m |
| Series | TDP7000 Series |
| Risetime | 45 ps |
| Type | Differential Probe |
