Tektronix TDP0500 High Voltage Differential Probe

Огляд

Tektronix TDP0500 — це диференціальний датчик для високої напруги, розроблений для вимірювань на високих частотах у блоках живлення зі змінною частотою (SMPS), шинах CAN/LIN та цифрових системах. Він забезпечує пропускну здатність 500 MHz з вибраними фільтрами обмеження пропускної здатності та живиться безпосередньо від осцилографів, обладнаних інтерфейсом датчика TekVPI.

Основні характеристики

• Пропускна здатність датчика 500 MHz
• Вибірні фільтри обмеження пропускної здатності: 100 Hz, 10 kHz, 1 MHz, повна пропускна здатність
• Подвійне послаблення: 5X та 50X
• Максимальна вхідна напруга: ±100V (DC + пікова AC)
• Диференціальна вхідна ємність ≤ 1 pF
• Диференціальний вхідний опір: 1 MΩ
• Діапазон зміщення входу: ±42V при послабленні 5X або 50X
• Довжина кабелю: 47,2 дюйма (1,2 м)
• Компактна голівка датчика для елементів малогабаритних схем
• Пряме з'єднання з інтерфейсом датчика TekVPI з автоматичним масштабуванням одиниць
• Меню датчика на дисплеї осцилографа для контролю налаштування та інформації про стан

Застосування

• Розроблення та усунення несправностей у блоках живлення зі змінною частотою (SMPS)
• Тестування та аналіз шин CAN/LIN
• Вимірювання в цифрових системах високої частоти

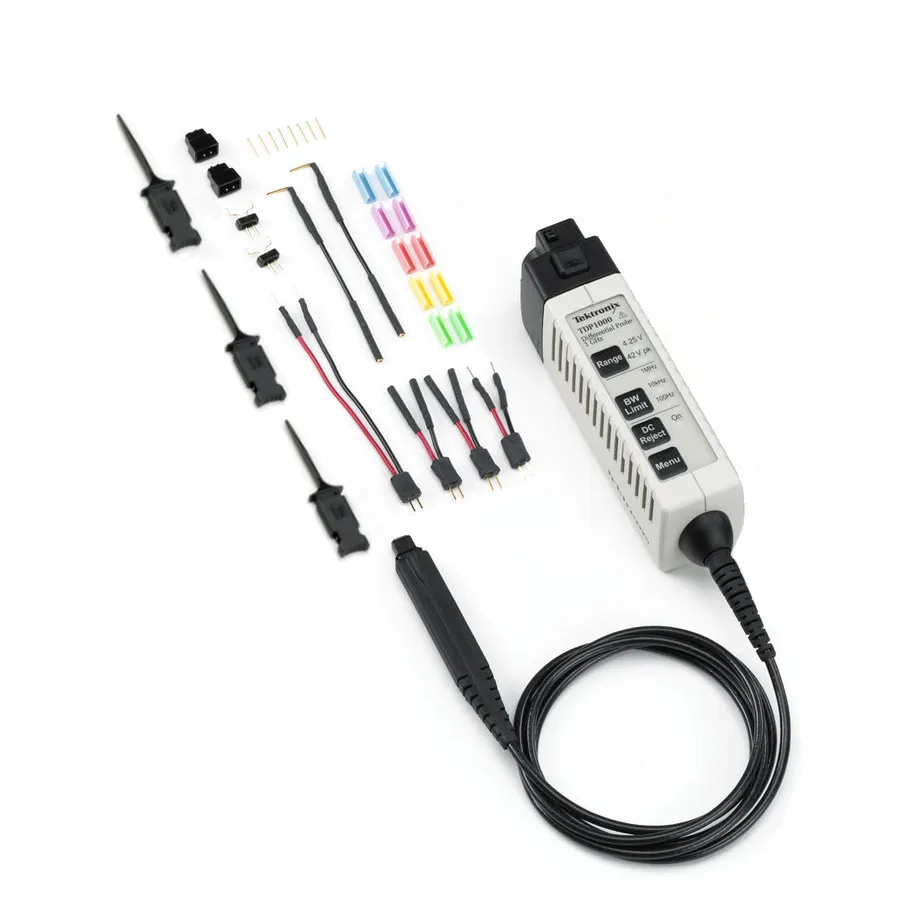

Комплектація

• Y-провідні комплекти (2)
• Комплекти припаювання: 1 дюйм (1) та 3 дюйма (1)
• Мікро контактні наконечники (3)
• Захисні ковпачки наконечників (2)
• Адаптери Longhorn (2)
• Прямі наконечники датчика (8)
• Заземлювальні проводи 3 дюйма (2)
• Кольорові смуги кодування (2 кожного з 5 кольорів)
• Нейлонова сумка для переноски (1)
