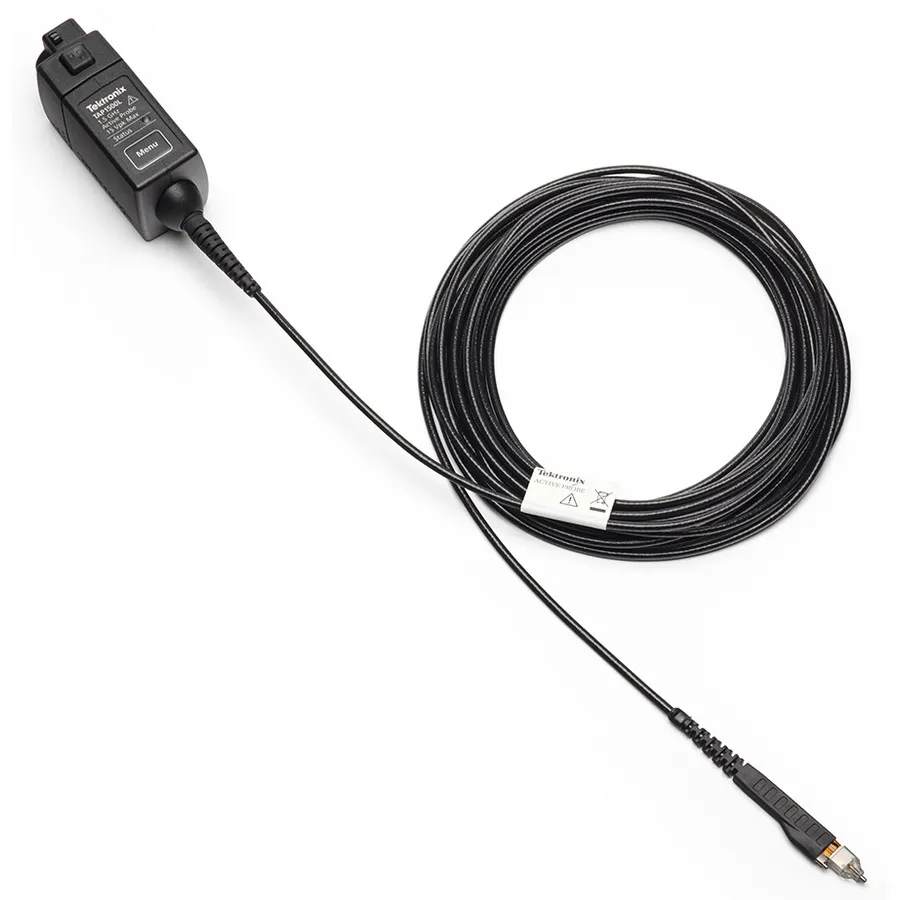

Tektronix TAP1500L Active Probe

Огляд

Tektronix TAP1500L — активний зонд 1.5 ГГц, призначений для автоматизованого тестування в швидкісних цифрових системах. Завдяки виключній електричній продуктивності та компактній голівці зонда він задовольняє критичні потреби інженерів, які працюють з елементами схем малої геометрії та SMD компонентами розміром до 0.5 мм pitch. Інтерфейс TekVPI забезпечує безперебійну інтеграцію з сумісними осцилографами, надаючи автоматичне масштабування та можливості віддаленого керування.

Основні характеристики

• Пропускна здатність зонда 1.5 ГГц зі часом піднесення менше 267 пс
• Вхідна ємність 1 пФ та вхідний опір 1 МΩ
• Діапазон від -8 В до +8 В з діапазоном зміщення постійного струму від -10 В до +10 В
• Компактна голівка зонда для датчування схем малої геометрії та SMD компонентів
• Пряме з'єднання з осцилографами TekVPI з автоматичним масштабуванням одиниць
• Віддалене керування GPIB/USB через осцилограф
• Надійна конструкція для роботи в виробничих та тестових середовищах

Застосування

• Проектування та перевірка швидкісних цифрових систем
• Проектування та характеризація компонентів
• Виробничо-інженерна робота та автоматизоване тестування
• Освітницькі дослідження та лабораторні роботи
• Тестування сигналів з амплітудою коливання до 16 В
