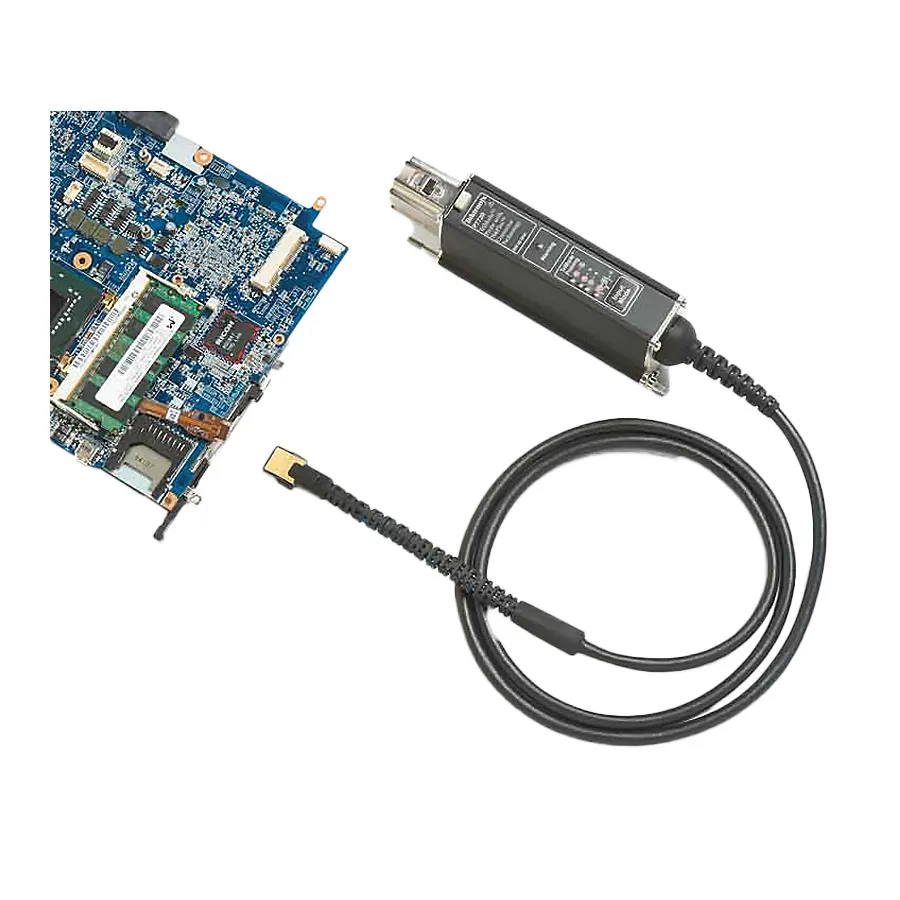

Tektronix P6248 Differential Probe
Tektronix P6248 диференціальний пробник
Tektronix P6248 is a 1.5 GHz differential probe with <1 pF input capacitance and >60 dB CMRR, designed for high-speed digital IC and communication signal measurements.
Деталі продукту
| Модель | P6248 |
| Виробник | Tektronix |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6248 — це диференціальний пробник, призначений для вимірювання електричних сигналів високої частоти. Він забезпечує часовий та частотний аналіз сигналів з високою пропускною здатністю, які часто зустрічаються у розробці дисководів, цифрових інтегральних схемах (RAMBUS) та комунікаційних системах (Gigabit Ethernet, IEEE-1394 Firewire, Fibre Channel). Компактна конструкція голівки пробника та асортимент вінцевих контактів дозволяють легко підключатися до пристроїв поверхневого монтажу, зберігаючи відмінне придушення сигналу спільного режиму.
Основні характеристики
- Гарантована пропускна здатність 1,5 ГГц (типово 1,7 ГГц у режимі 1X)
- Низька вхідна ємність: <1 пФ диференціальна
- Висока CMRR: >60 дБ (1000:1)
- Перемикаємі режими послаблення 1X/10X
- Сумісність з інтерфейсом TekProbe
- Стійкість до електростатичного розряду (IEC 801-2)
- Компактна голівка пробника для зондування SMD
Застосування
- Системи зв'язку (Gigabit Ethernet, IEEE-1394, Fibre Channel)
- Характеризація напівпровідників (RAMBUS)
- Розробка каналів читання дисководів
- Тестування форми імпульсу та перехресної помилки
- Вимірювання дрижання, перехресної помилки та BERT
- Локалізація та аналіз відскоків заземлення
Характеристики
| Bandwidth | 1.5 GHz |
| Attenuation | 1X, 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 25 V |
| Input Impedance | 200 kΩ |
| Interface | TekProbe BNC |
| Cable Length | 1.2 m |
| Series | P624X Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 265 ps |
| Type | Differential Probe |
| Warranty | 1 Year |
