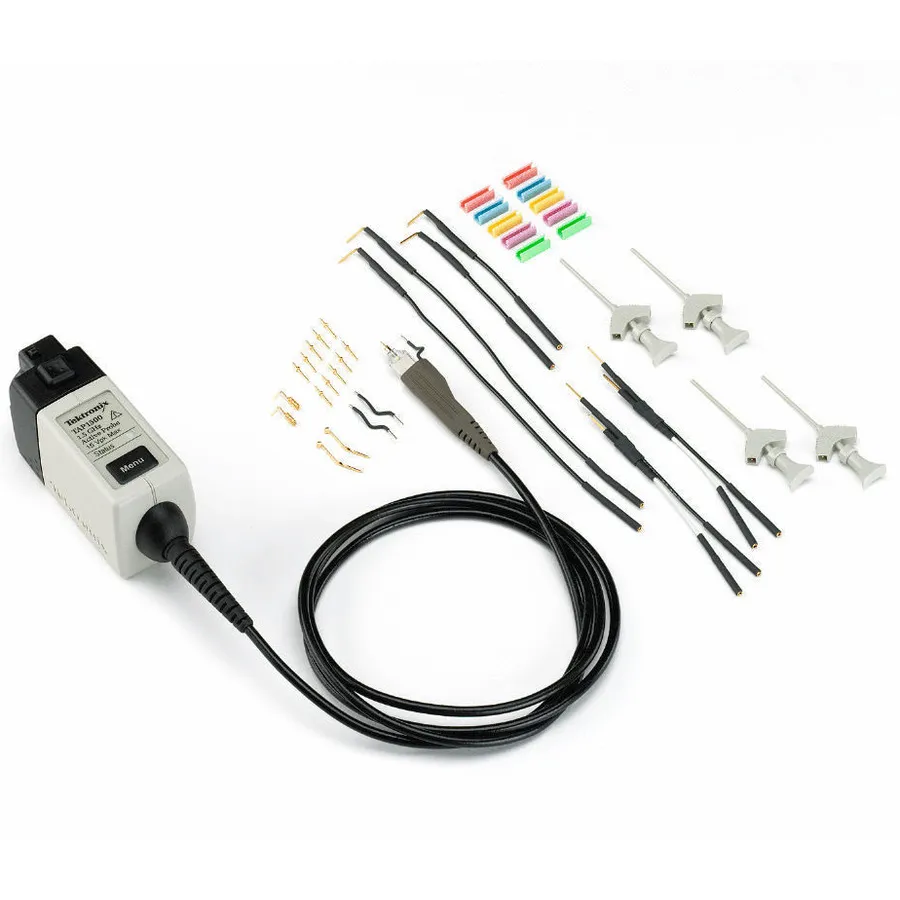

Tektronix P6243 Active FET Probe
Tektronix P6243 активний FET зонд
Запитати ціну
Tektronix P6243 is a 1 GHz active FET probe with ≤1 pF input capacitance, designed for direct access to SMDs as small as 0.5 mm pitch.
Деталі продукту
| Модель | P6243 |
| Виробник | Tektronix |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Tektronix P6243 — це активний FET зонд з пропускною спроможністю 1 ГГц, оптимізований для вимірювання високошвидкісних сигналів на поверхневих монтованих пристроях. З низькою вхідною ємністю (≤1 пФ) та високим вхідним опором (1 МΩ), він забезпечує прямий доступ до SMD розміром до 0,5 мм без суттєвого впливу на сигнал або пристрій, що тестується. Зонд живиться безпосередньо через інтерфейс TEKPROBE BNC, що усуває необхідність у додаткових джерелах живлення або кабелях.
Основні характеристики
- Пропускна спроможність 1 ГГц (тільки зонд)
- Вхідна ємність ≤1 пФ
- Вхідний опір 1 МΩ
- Прямий доступ до SMD розміром до 0,5 мм
- Вимірює CMOS, BiCMOS, ECL, GaAs та TTL логіку
- Легка голівка зонда та кабель
- Живлення від інтерфейсу TEKPROBE BNC (додатків джерел живлення не потрібно)
Застосування
- Вимірювання сигналів на поверхневих монтованих пристроях (SMD)
- Тестування високошвидкісних цифрових схем
- Вимірювання сигналів на компактних платах
Характеристики
| Bandwidth | 1 GHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 15 V |
| Input Impedance | 1 MΩ |
| Interface | TekProbe BNC |
| Cable Length | 1.3 m |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 350 ps |
| Type | Active Probe |
| Warranty | 1 Year |
