Siglent SAP5000D Differential Active Probe

Огляд

Siglent SAP5000D — це широкосмуговий диференціальний активний зонд, розроблений для низькошумного вимірювання швидких диференціальних сигналів у сучасних схемних конструкціях. З пропускною здатністю 5 ГГц та конфігурацією з коефіцієнтом 10×, він забезпечує високий вхідний опір та мінімальне ємнісне навантаження, ідеальний для точних вимірювань у застосуваннях цілісності сигналу та силової електроніки.

Основні характеристики

• Пропускна здатність постійного струму до 5 ГГц для захоплення швидких перехідних процесів
• Опір однополюсного входу: 10 кΩ; опір диференціального входу: 20 кΩ
• Ємність диференціального входу: 400 пФ (0,4 пФ) для мінімального навантаження схеми
• Коефіцієнт зонда: ділення на 10 з діапазоном динамічного входу ±2,5 В
• Діапазон установлення напруги зміщення: ±12 В для гнучкого позиціонування вимірювання
• Інтерфейс SAPBus, живлений безпосередньо сумісними осцилографами
• Автоматичне виявлення зонда та масштабування дисплея на підтримуваних приладах

Застосування

• Вимірювання цілісності диференціального сигналу на високошвидкісних інтерфейсах
• Аналіз низьковольтного диференціального сигналу (LVDS)
• Вимірювання пов'язаних сигналів з мінімальним збуренням землі
• Характеризація сигналу годинника та даних у цифрових системах

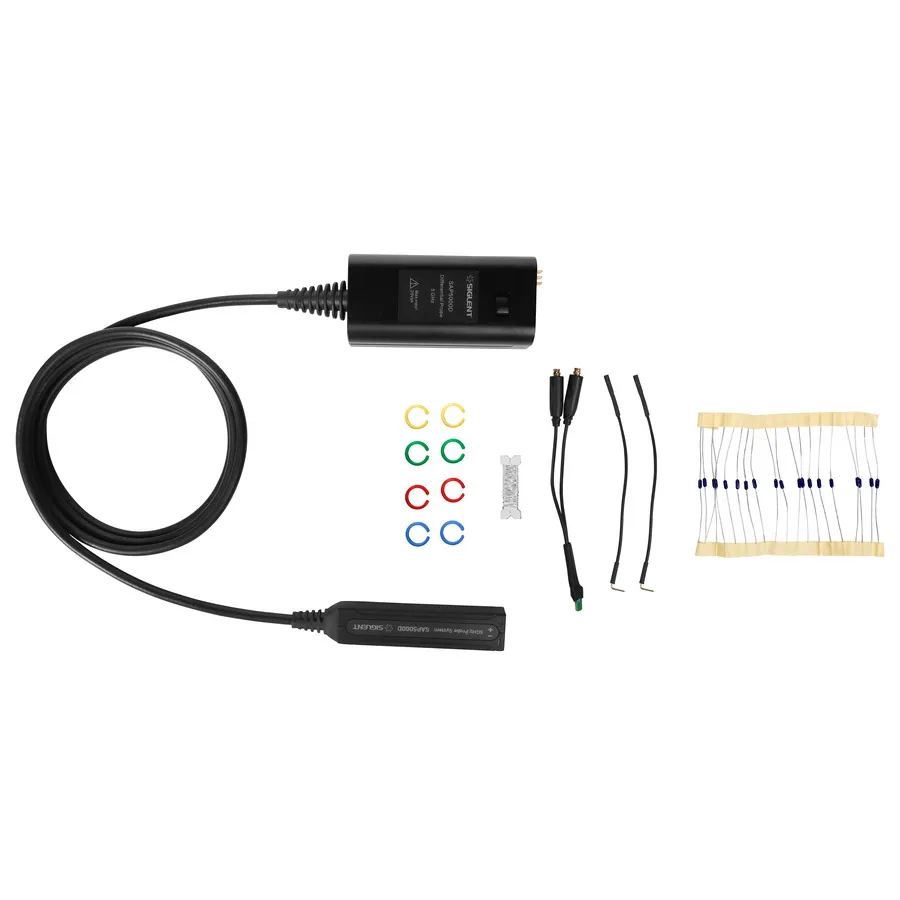

Комплектація

• Головка DSI-50
• Два кабелі заземлення довжиною 10 см
• Опори виводів 24,9 Ом
• Срібний дріт та кольорові кільця (4 кольори)
