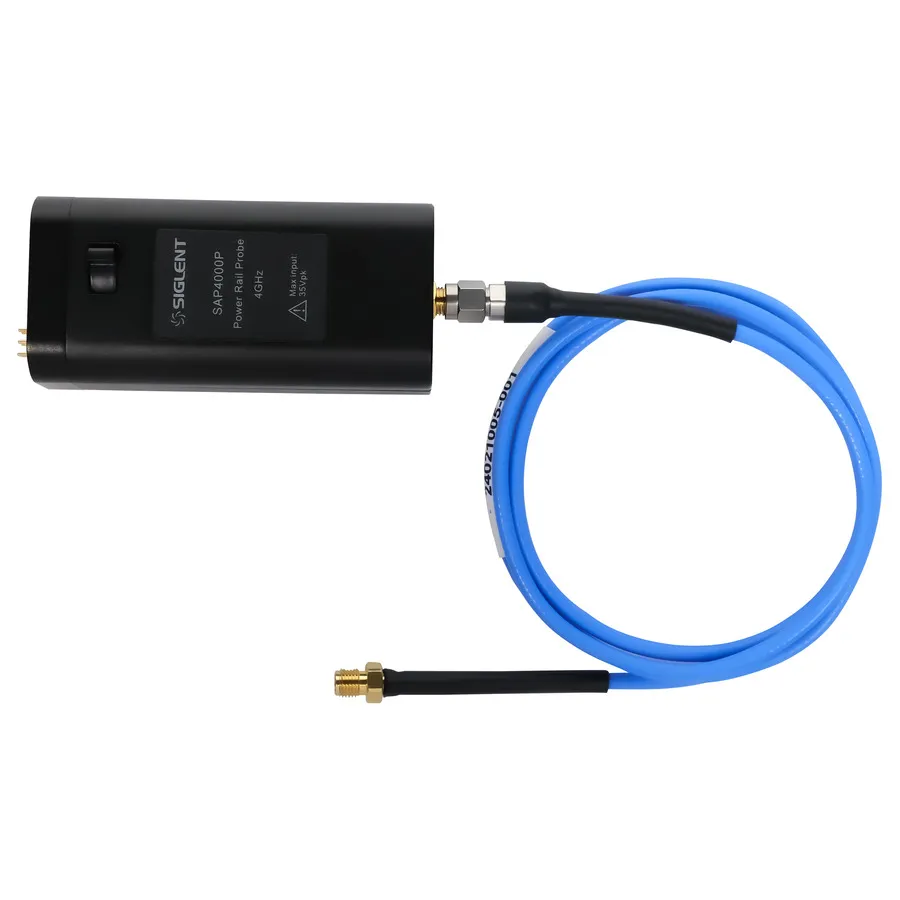

Siglent SAP4000P Power Rail Probe
Siglent SAP4000P зонд живлення
Запитати ціну
Siglent SAP4000P is a 4 GHz active probe for power integrity measurements with 1.1:1 attenuation, ±24V offset, and integrated SAPBus interface.
Деталі продукту
| Модель | SAP4000P |
| Виробник | Siglent |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Siglent SAP4000P — це широкосмуговий активний зонд, розроблений для точних вимірювань цілісності живлення у сучасних електронних конструкціях. Він пропускає частоти до 4 ГГц і забезпечує чудову чутливість з надзвичайно низьким шумом, що робить його необхідним інструментом для аналізу мереж розподілу живлення на схемах, живлених осцилографами високошвидкісного діапазону з інтерфейсом SAPBus.
Основні характеристики
- Пропускна здатність понад 4 ГГц для швидкого захоплення сигналу
- Опір входу на низьких частотах: 20 кΩ; опір входу на високих частотах: 50 Ω
- Коефіцієнт послаблення постійного струму: 1.1:1 з діапазоном напруги зміщення ±24 В
- Надзвичайно низький шум (1.1× рівня шуму осцилографа)
- Діапазон динамічного входу: ±600 мВ з точністю напруги зміщення менше 3%
- Інтерфейс SAPBus для безперервної інтеграції осцилографа без зовнішнього живлення
- Максимальна напруга пошкодження: захист 35 В
Застосування
- Аналіз цілісності живлення та мереж розподілу живлення (PDN)
- Характеризація модулів регулятора напруги (VRM)
- Відлагодження низькошумних аналогових схем
- Вимірювання в схемах високошвидкісних цифрових систем
Комплектація
- Підсилювач зонда
- Основний кабель та 3 допоміжних кабелі
- Кабель SMA-M та адаптер подвійного виводу SMA
- High Speed Probe Browser та Low Speed Probe Browser Kit
- Затиск мікро-SMD та двоногий позиціонер PP201
Характеристики
| Bandwidth | 4 GHz |
| Attenuation | 1X |
| Maximum Input Voltage | 24 V |
| Input Impedance | 50 kΩ |
| Interface | SAPBus |
| Cable Length | 1 m |
| Series | SAP Series |
