Siglent SAP2500D Differential Active Probe

Огляд

Siglent SAP2500D — компактний диференціальний активний зонд, розроблений для високоімпедансних вимірювань з мінімальним навантаженням на схему. З пропускною здатністю >2.5 GHz та інтерфейсом SAPBus він безпроблемно інтегрується з осцилографами SIGLENT SDS5000X та SDS6000A, отримуючи живлення та сигнали управління прямо з передньої панелі осцилографа без необхідності в зовнішніх джерелах живлення або батареях.

Основні характеристики

• Пропускна здатність від DC до >2.5 GHz для високочастотних вимірювань
• 1 pF диференціальна вхідна ємність та високий вхідний імпеданс для мінімального навантаження
• 100 kΩ однополюсний та 200 kΩ диференціальний вхідний опір
• Коефіцієнт послаблення 10X
• Динамічний діапазон ±4 V з можливістю зміщення ±8 V
• Інтерфейс SAPBus для прямої інтеграції з осцилографом

Застосування

• Вимірювання диференціальних сигналів у високошвидкісних схемах
• Тестування джерел живлення та регуляторів
• Аналіз цілісності цифрового сигналу
• Налагодження вбудованих систем та мікроконтролерів

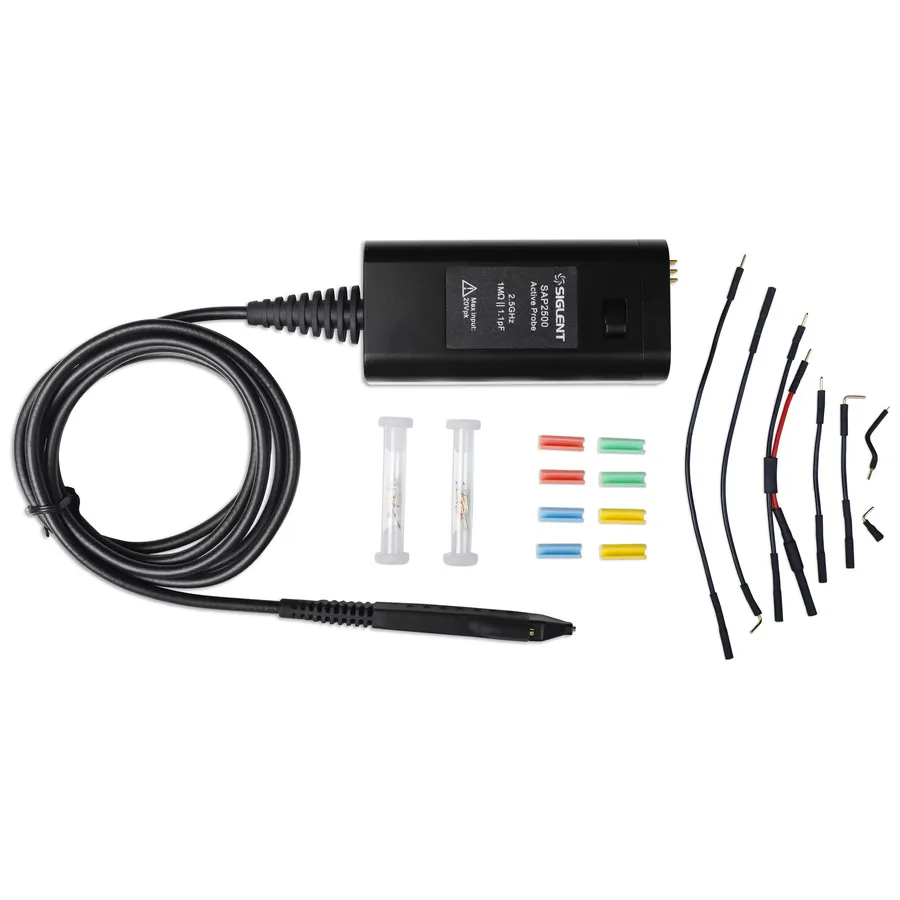

Комплектація

• Диференціальний зонд SAP2500D
• 5 прямих наконечників
• 5 наконечників Pogo
• 2 поворотних наконечника
• 2 захисники наконечників
• 2 Y Lead адаптери
• Штифтовий кабель під прямим кутом 5см
• Прямий штифтовий кабель 6см
• Прямий штифтовий кабель 12см
• 2 пружинні заземлення (коротке)
• 2 пружинні заземлення (довге)
• 2 припайованих кабеля
• Кольорові клітини ID каналу (набір 4 кольорів)
