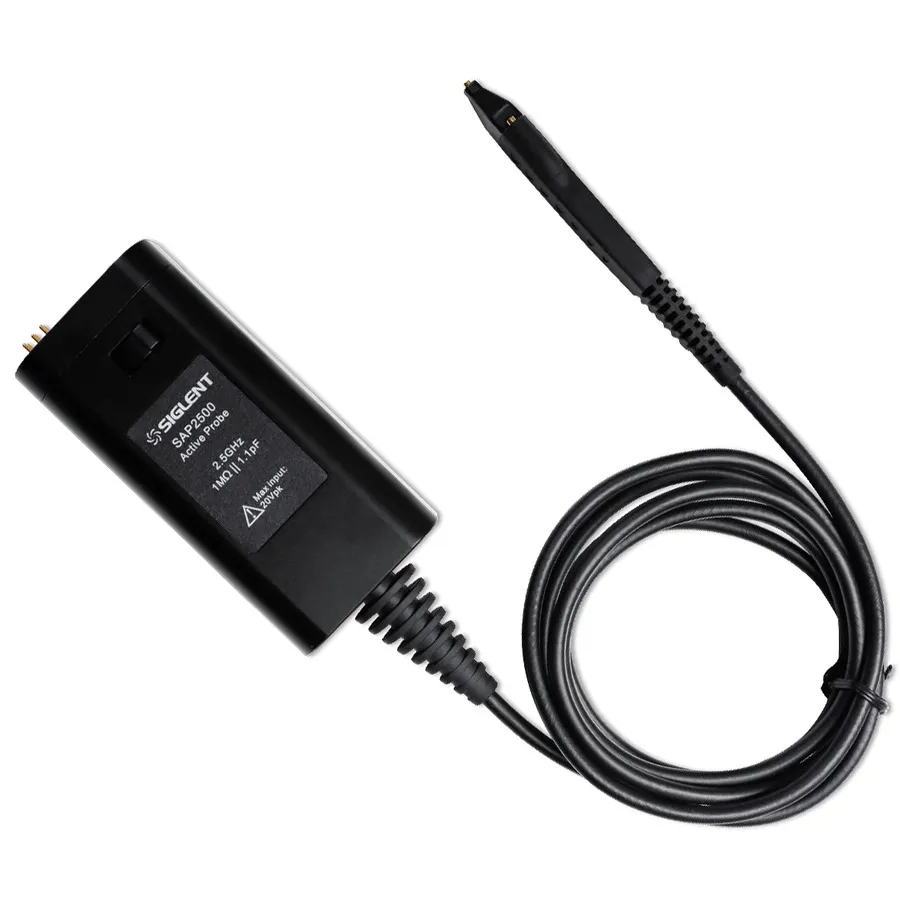

Siglent SAP2500 Active Probe

Siglent SAP2500 активний зонд

Siglent · Модель: SAP2500 На замовлення
Siglent SAP2500 Active Probe
Запитати ціну

Siglent SAP2500 is a single-ended active probe with 2.5GHz bandwidth, SAPBus interface, and 1.1 pF input capacitance for SIGLENT oscilloscopes.

Модель SAP2500
Виробник Siglent
Категорія Active & Differential Probes
Наявність На замовлення

Огляд

Siglent SAP2500 — компактний однополюсний активний зонд, розроблений для задоволення сучасних вимірювальних вимог осцилографа з мінімальним навантаженням на схему. Він має інтерфейс SAPBus для прямої інтеграції з осцилографами SIGLENT SDS5000X та SDS6000A, дозволяючи керування з передньої панелі осцилографа та живлення від осцилографа, що виключає необхідність у зовнішніх батареях або джерелах живлення.

Основні характеристики

  • Пропускна здатність 2.5 GHz з вхідною ємністю 1,1 pF для мінімального навантаження на схему
  • Вхідний опір 1 Megohm
  • Коефіцієнт послаблення 10X з точністю DC коефіцієнта посилення менше 3%
  • Діапазон зміщення ±12 V з динамічним діапазоном входу ±8 V
  • Максимальна напруга входу 20 V без руйнування
  • Довжина кабелю 130 см для розширеного охоплення
  • Пряма інтеграція інтерфейсу SAPBus з осцилографами SIGLENT

Застосування

  • Вимірювання високочастотних схем та налагодження
  • Тестування цілісності сигналу на цифрових платах
  • Розроблення та валідація вбудованих систем

Комплектація

  • 5 прямих наконечників
  • 5 наконечників Pogo
  • L-In адаптер
  • Z-Ground
  • Y Lead адаптер
  • Штифтовий кабель під прямим кутом 5см
  • Прямий штифтовий кабель 6см
  • Штифтовий кабель під прямим кутом 10см
  • Прямий штифтовий кабель 12см
  • Кольорові клітини ID каналу (набір 4 кольорів)
Bandwidth 2.5 GHz
Attenuation 10X
Input Capacitance 1.1 pF
Maximum Input Voltage 12 V
Input Impedance 1 MΩ
Interface SAPBus
Cable Length 1.3 m
Series SAP Series
Operating Temperature Range 5 to 40°C
Series Compatibility SDS5000X/SDS6000A series
Type Active Probe
