Siglent ODP6050B Optical Isolated Probe

Огляд

Siglent ODP6050B — оптичний ізольований зонд з пропускною здатністю 500 MHz із серії ODP6000B. Він забезпечує виключно високий коефіцієнт подавлення синфазної складової (CMRR) по всій пропускній здатності, що робить його дуже ефективним для точних вимірювань плаваючих сигналів та захоплення малих напруг у середовищах з значною синфазною шумовою інтерференцією. Технологія оптичної ізоляції забезпечує економічне рішення для вимогливих завдань вимірювання в тестуванні силової електроніки.

Основні характеристики

• Пропускна здатність: 500 MHz
• Напруга ізоляції: ±60 kV
• Час наростання: ≤0.7 ns
• Кілька варіантів ослаблення: 50X, 1000X, 2000X, 5000X
• Виключно високий CMRR, збережений по всій пропускній здатності
• 2 перезаряджувальні батареї для безперервної роботи
• Онлайн-калібрування та обнуління без відключення від обладнання
• BNC інтерфейс з оптичним волоконним кабелем довжиною 2 м
• Живлення DC 5 V адаптер або батарея 7.4 V
• Висока точність та стабільність у широкому діапазоні температур

Застосування

• Тестування плаваючих сигналів
• Вимірювання напруги затвора силових приладів (Si/SiC/GaN)
• Вимірювання малого диференціального сигналу під високою синфазною напругою
• Розробка, налагодження та обслуговування імпульсних джерел живлення
• Тестування драйверів двигунів
• Тестування інверторів та конвертерів нової енергетики
• Тестування джерел живлення LED
• Тестування побутових приладів

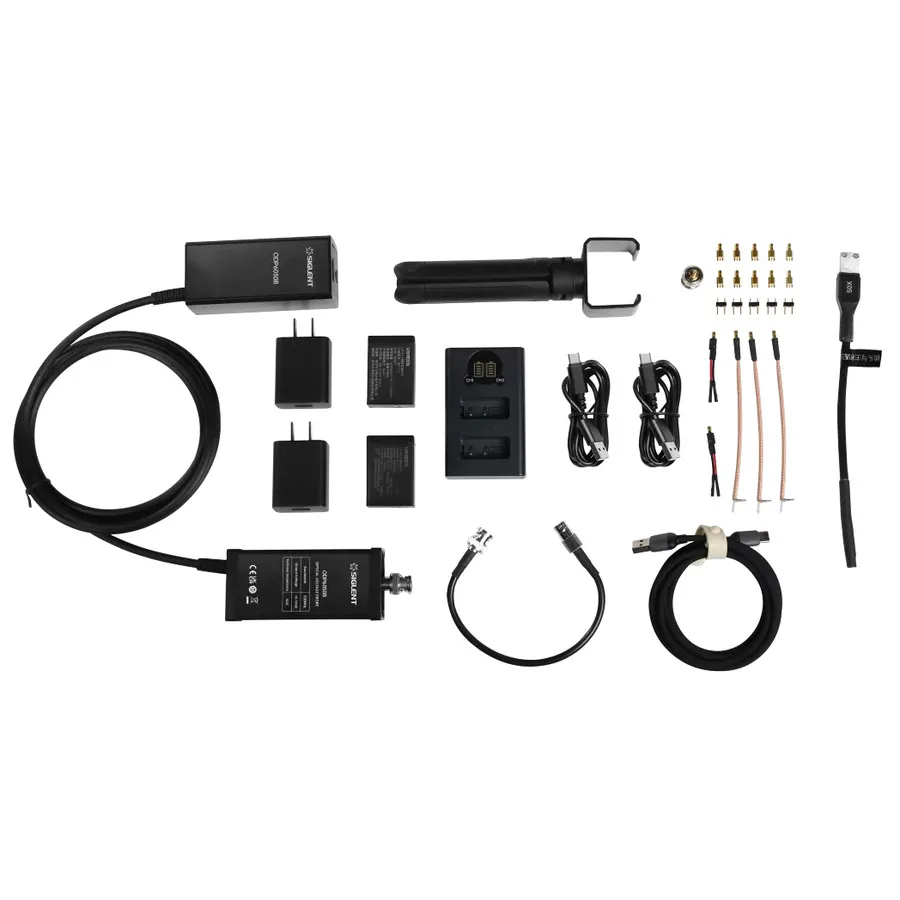

Комплектація

• Ослабник 50X (CK-AT50X-2)
• Ослабник 1000X (CK-AT1000X-2)
• Ослабник 2000X (CK-AT2000X-2)
• Ослабник 5000X (CK-AT5000X-2)
• 2 перезаряджувальні батареї
• Набір для зарядження батареї (CK-691)
• Кабель живлення USB TYPE-C довжиною 1.5 м (CK-314A)
• 2 адаптери живлення 5 V/2 A (CK-605)
• Різні розʼєми та адаптери (SSMB, DuPont, типи розʼємів)
• Кабелі розширення входу та виходу
• Опорна рамка передавача OE (CK-690A)
• Інструкція, карточка гарантії та звіт про тестування
