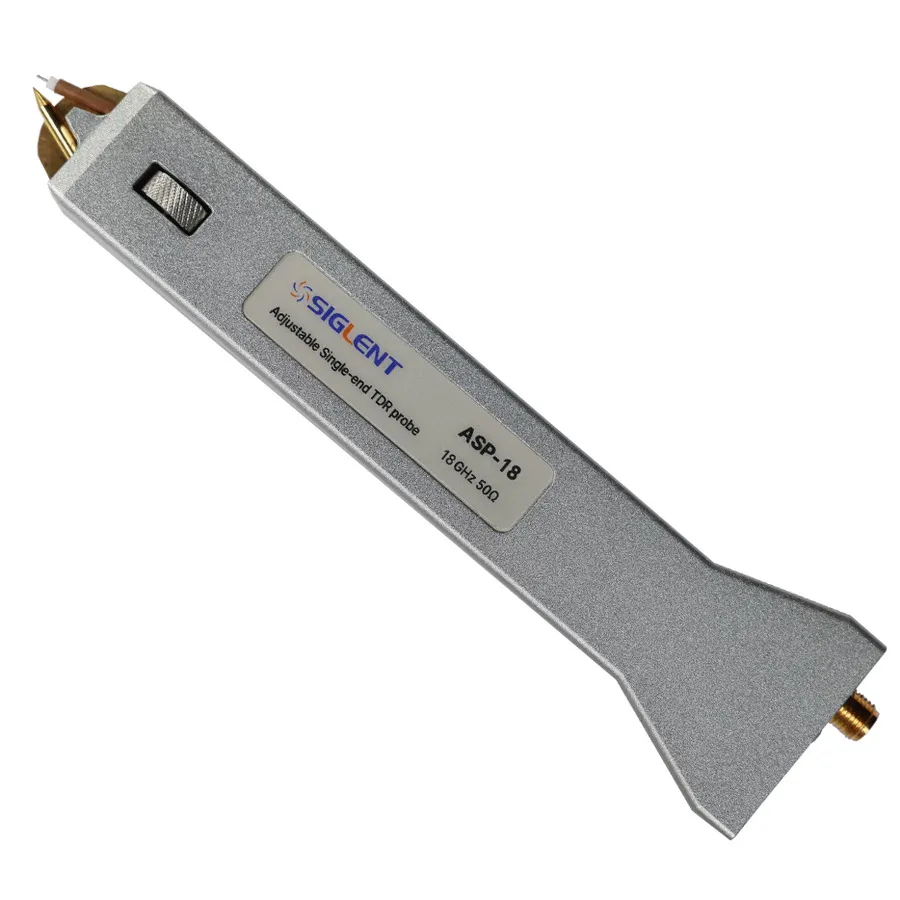

Siglent ASP-18 Adjustable TDR Probe
Siglent ASP-18 регульований TDR зонд
Запитати ціну
Siglent ASP-18 adjustable single-ended TDR probe for impedance measurement with 0-18 GHz bandwidth, 50 ohm impedance, and adjustable spacing 0-6.5 mm.
Деталі продукту
| Модель | ASP-18 |
| Виробник | Siglent |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Siglent ASP-18 є регульованим однозакінченним зондом часової області рефлектометрії (TDR), розробленим для вимірювання імпедансу електронних компонентів, таких як друковані плати і провідники. З полосою пропускання постійного струму до 18 ГГц та вбудованим регулювальним колесом це забезпечує швидке і ефективне тестування в межах різних відстаней зондування.
Основні характеристики
- Полоса пропускання: постійний струм до 18 ГГц
- Відстань між зондами: регульована 0–6,5 мм
- Імпеданс зонда: 50 Ом
- Роз'єм зонда: SMA
- Імпеданс кабелю: 50 ±0,5 Ом
- Зовнішній діаметр кабелю: 5 мм
- Повторюваність і стабільність: ≤2% за 100+ циклів безперервного тестування
- Варіанти роз'єму кабелю: N або SMA
Застосування
- Тестування імпедансу печатної плати і схем
- Характеризація проводів і ліній передачі
- Вимірювання імпедансу електронних компонентів
Комплектація
- ASP-18 регульований однозакінченний зонд
Характеристики
| Series | ASP Series |
