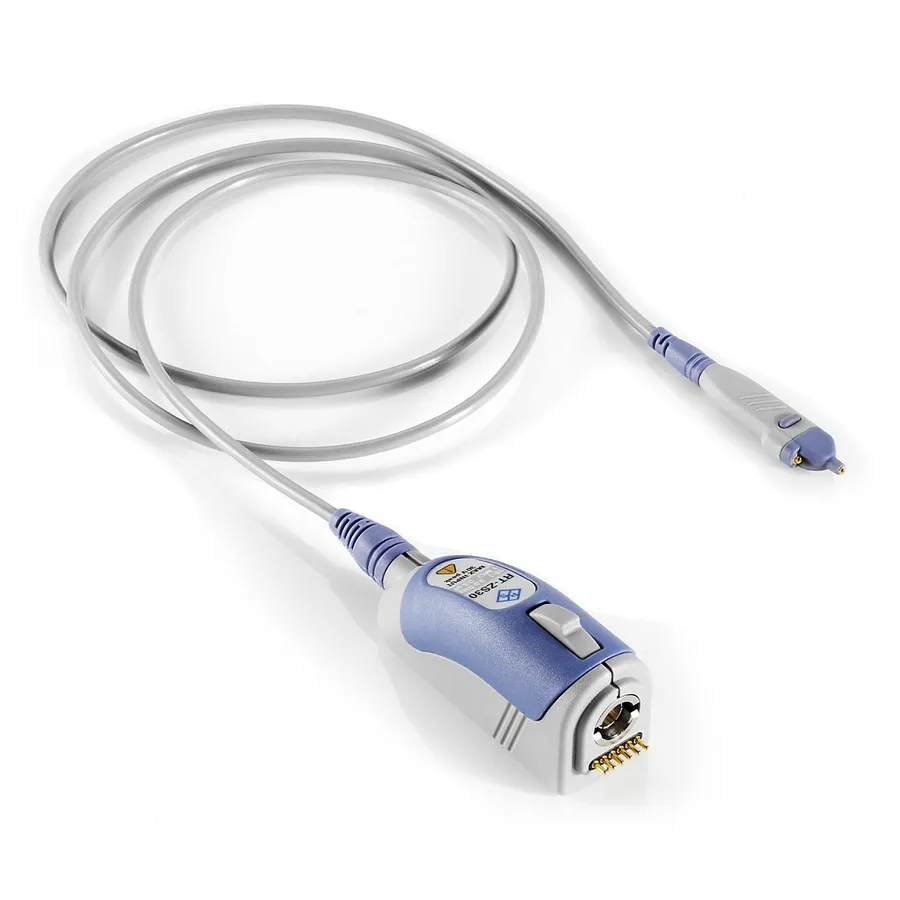

Rohde & Schwarz RT-ZS30 Active Probe

Огляд

Rohde & Schwarz RT-ZS30 — активний датчик з одного кінця з пропускною здатністю 3 ГГц для точного вимірювання сигналів, відсічених від землі. Завдяки високому вхідному опору (1 МΩ) та низькій вхідній ємності (0,8 пФ), він мінімізує навантаження на точки вимірювання, забезпечуючи точні вимірювання як високошвидкісних, так і низькочастотних сигналів. Датчик оснащений компенсацією зміщення для розширеного динамічного діапазону та включає органи керування ProbeMeter та мікро-кнопку для інтеграції з приладом.

Основні характеристики

• Пропускна здатність: 3,0 ГГц
• Максимальна напруга: ±8 В (±12 В з компенсацією зміщення)
• Ослаблення: 10:1
• Вхідний опір: 1 МΩ || 0,8 пФ
• ProbeMeter та кнопка мікро для управління приладом
• Інтерфейс датчика Rohde & Schwarz
• Кабель довжиною 1,2 м у комплекті
• Компенсація зміщення для розширеного динамічного діапазону
• Низький шум (2 мВ СКЗ на вхідному референцюванні)

Застосування

• Вимірювання цифрових схем високої швидкості
• Аналіз цілісності та синхронізації сигналу
• Вимірювання сигналів, відсічених від землі
• Просунуте лабораторне та польове тестування

Комплектація

• 10 сигнальних пінів
• 5 контактних штирів (тип pogo)
• 10 контактних штирів (паяні, зміщені)
• 2 адаптери заземлення (квадратний штир)
• 2 проводи, 6 см
• 2 проводи, 15 см
• 2 мікро затискачі
• Набір маркерних смужок
• Сумка для переноски з піноматеріалом
