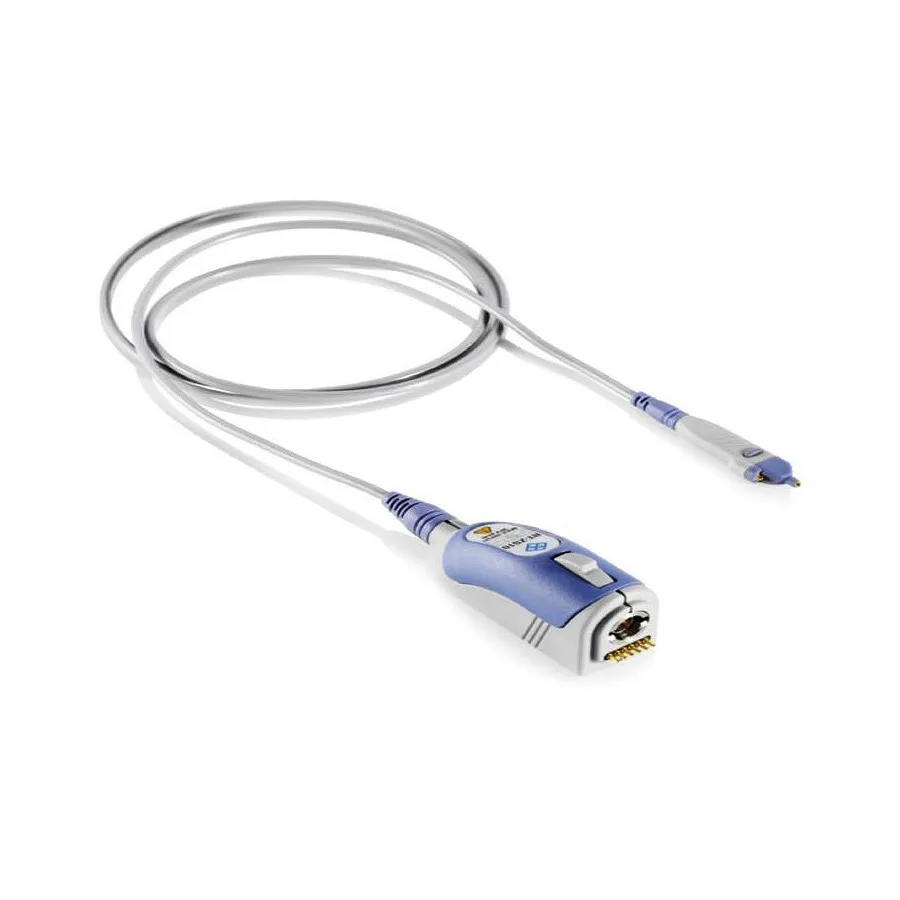

Rohde & Schwarz RT-ZS10E Active Probe
Rohde & Schwarz RT-ZS10E активний датчик
Запитати ціну
Rohde & Schwarz RT-ZS10E is a 1 GHz single-ended active probe with 10:1 attenuation, ±8V range, and 1 MΩ input impedance for precise signal measurements.
Деталі продукту
| Модель | RT-ZS10E |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZS10E — активний датчик з одного кінця, призначений для точного вимірювання сигналів, відсічених від землі. Завдяки пропускній здатності 1,0 ГГц та вхідному опору 1 МΩ (0,8 пФ), він мінімізує навантаження на точки вимірювання, забезпечуючи точні вимірювання як високошвидкісних, так і низькочастотних сигналів.
Основні характеристики
- Ослаблення: 10:1
- Пропускна здатність: 1,0 ГГц
- Максимальна напруга: ±8 В
- Вхідний опір: 1 МΩ || 0,8 пФ
- Інтерфейс датчика Rohde & Schwarz
- Мінімальні помилки зміщення та посилення з низьким температурним дрейфом
Застосування
- Тестування цифрових схем високої швидкості
- Аналіз цілісності та синхронізації сигналу
- Вимірювання сигналів, відсічених від землі
- Польові та лабораторні вимірювання
Комплектація
- 5 сигнальних пінів
- 2 контактних штирі (тип pogo)
- 2 контактних штирі (паяні, зміщені)
- 1 провід, 15 см
- 1 міні затискач
- 1 набір маркерних смужок
Характеристики
| Bandwidth | 1 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.9 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface |
| Cable Length | 1.1 m |
| Series | RT-Zxx Series |
| Alternate Product Number | 1418.7007.02 |
| Series Compatibility | TM3000, RTA4000, MXO 4, RTE, RTO6, and RTP Series |
| Type | Active Differential Probe |
