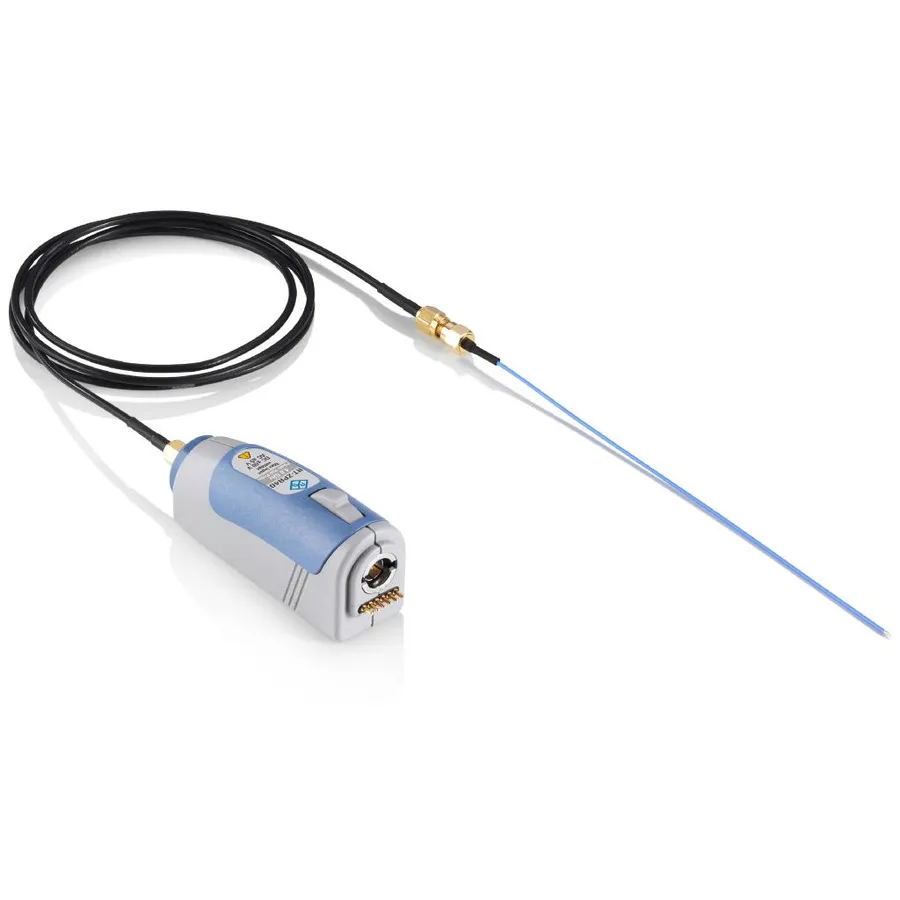

Rohde & Schwarz RT-ZPR40 Power Rail Probe

Огляд

Rohde & Schwarz RT-ZPR40 — це зонд напруги живлення з високою смугою пропускання, розроблений для передових вимірювань цілісності живлення та аналізу сучасних високошвидкісних схем. З смугою пропускання 4 ГГц, коефіцієнтом послаблення 1:1 та опором введення 50 кОм він забезпечує високу чутливість та низький рівень шуму, необхідні для точної характеризації напруги живлення. Зонд оснащений інтегрованим вольтметром постійного струму та підтримує режими зв'язку AC і DC для універсальних вимірювальних сценаріїв.

Основні характеристики

• Смуга пропускання 4 ГГц для ультра-високочастотного вимірювання напруги живлення
• Коефіцієнт послаблення 1:1 для прямого вимірювання сигналу
• Опір введення 50 кОм для мінімального навантаження
• Можливість зміщення постійного струму 60 В
• Вибір режиму зв'язку AC/DC
• Інтегрований вольтметр постійного струму з високою точністю
• Висока чутливість та дуже низьке шумозниження
• Інтерфейс зонда Rohde & Schwarz
• Включає кабель SMA (1 м) та браузер Power Rail Browser

Застосування

• Аналіз цілісності живлення на високих швидкостях
• Розширена характеризація джерел живлення з комутацією
• Вимірювання розподілу живлення на кількох точках PCB
• Верифікація та моніторинг джерел живлення постійного струму
• Аналіз перехідної реакції на лініях напруги живлення

Комплектація

• Набір браузера Power Rail Browser
• Кабель SMA (1 м)
• Провід заземлення з затискачем типу крокодил
• 5 x пружини заземлення
• 5 x ковпачків IC різних кольорів
• Ізолюючий ковпачок кінчика
• 5 x кінчиків (1 попередньо встановлений)
• 5 x пружинних кінчиків
• Гак з пружиною
• Мікро SMD затискач
• Подвійний адаптер
• Гнучкий провід заземлення з адаптером
• 8 кодуючих кілець
• Короткі та довгі трубки
