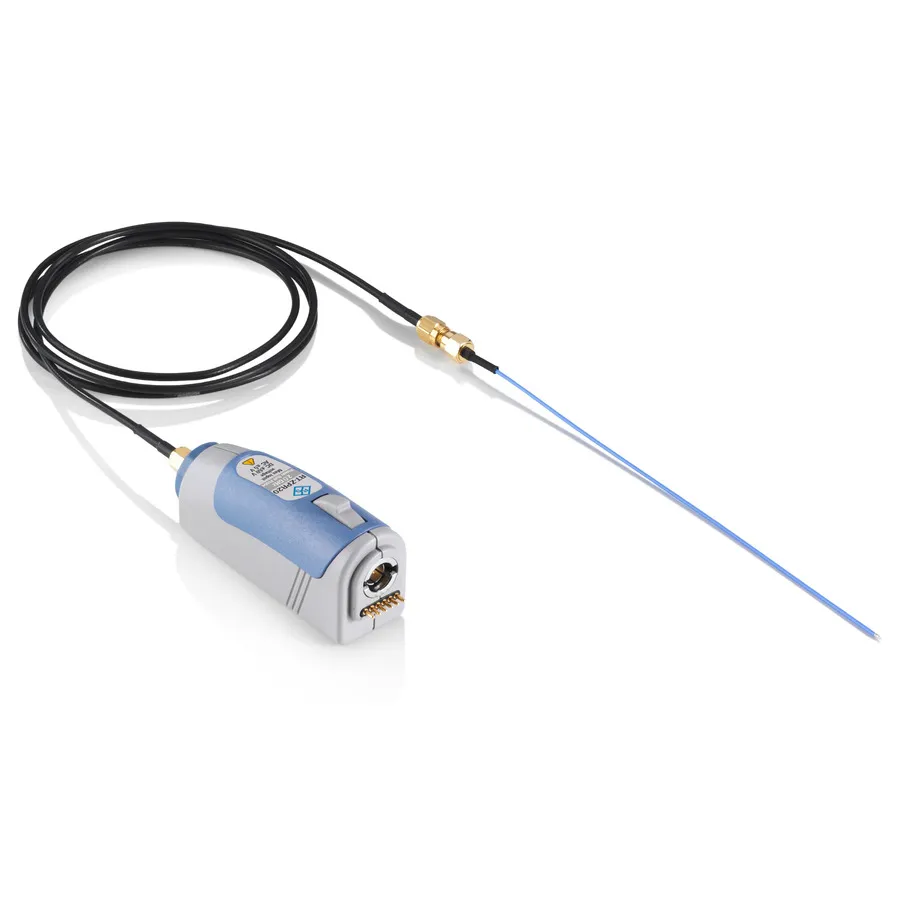

Rohde & Schwarz RT-ZPR20 Power Rail Probe

Огляд

Rohde & Schwarz RT-ZPR20 — це зонд для напруги живлення, оптимізований для характеризації низьковольтних джерел живлення та виявлення проблем цілісності живлення. З смугою пропускання 2 ГГц, коефіцієнтом послаблення 1:1 та опором введення 50 кОм він забезпечує високу чутливість та низький рівень шуму, необхідні для сучасного аналізу джерел живлення з комутацією. Зонд включає інтегрований ProbeMeter для миттєвого читання напруги постійного струму та вибір режиму зв'язку AC/DC.

Основні характеристики

• Смуга пропускання 2 ГГц для вимірювання напруги живлення на високих частотах
• Коефіцієнт послаблення 1:1 для прямого вимірювання
• Опір введення 50 кОм для мінімального навантаження
• Компенсація зміщення постійного струму ±60 В
• Режими зв'язку AC/DC
• Інтегрований ProbeMeter з вольтметром постійного струму
• Висока чутливість та дуже низький рівень шуму
• Включає кабель SMA (1,2 м) та браузер Power Rail Browser

Застосування

• Характеризація джерел живлення з комутацією
• Вимірювання цілісності живлення та сигналу
• Аналіз розподілу живлення на кількох точках PCB
• Верифікація джерел живлення постійного струму

Комплектація

• Набір браузера Power Rail Browser
• Кабель SMA (1,2 м)
• Провід заземлення з затискачем типу крокодил
• 5 x пружини заземлення
• 5 x ковпачків IC різних кольорів
• Ізолюючий ковпачок кінчика
• 5 x кінчиків (1 попередньо встановлений)
• 5 x пружинних кінчиків
• Гак з пружиною
• Мікро SMD затискач
• Подвійний адаптер
• Гнучкий провід заземлення з адаптером
• 8 кодуючих кілець
• Короткі та довгі трубки
