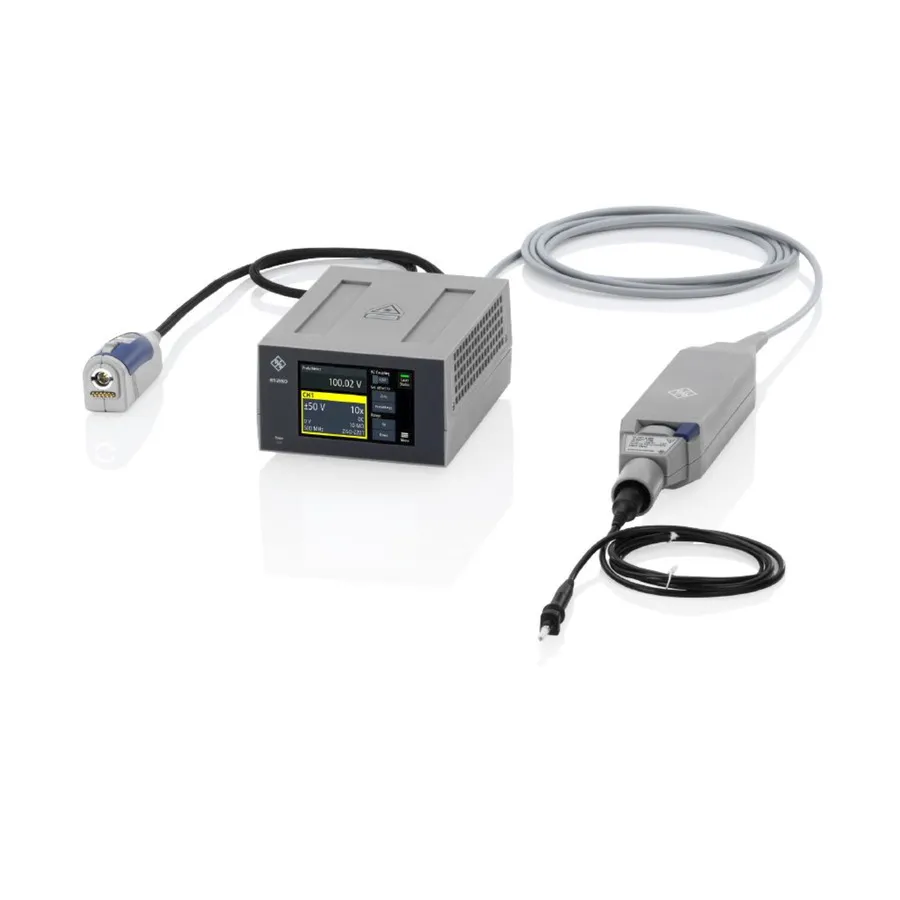

Rohde & Schwarz RT-ZISO10L Isolated Probing System
Rohde & Schwarz RT-ZISO10L система ізольованого зондування
Rohde & Schwarz RT-ZISO10L — 1 GHz isolated probing system with 10m cable, ±3000V input, and optical isolation for extended-reach high-speed testing.
Деталі продукту
| Модель | RT-ZISO10L |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZISO10L — це система ізольованого зондування 1 ГГц з розширеним кабелем 10 м для вимірювань на високих частотах в місцях важкого доступу або на дальній відстані. Вона використовує архітектуру живлення через оптоволокно для гальванічної ізоляції між пристроєм, що вимірюється, та вимірювальним приладом, забезпечуючи виключну селективність до синфазних сигналів та якість сигналу навіть в екстремальних умовах високої напруги зі швидкими комутаціями.
Система особливо придатна для вимірювання напівпровідників із широкою забороненою смугою (SiC, GaN) та іншої швидкомиклячої силової електроніки, де як точність, так і безпека є критичними факторами, особливо для застосунків, що вимагають частот до 1 ГГц.
Основні характеристики
- Смуга пропускання 1 ГГц з CMRR >90 дБ на частоті 1 ГГц
- Діапазон диференціального входу ±3000В з діапазоном синфазної напруги ±60 кВ
- Гальванічна ізоляція через оптоволокно, що виключає контури заземлення
- Подвійне з'єднання: інтерфейс зонду Rohde & Schwarz та з'єднувач SMA
- Рейтинг безпеки CAT III 1000V відповідно до IEC/EN 61010-31
- Компенсація термічного дрейфу та помилок посилення для цілісності сигналу
- Довгі гнучкі кабелі зондів для легкого доступу до точок вимірювання
- Кабель довжиною 10 м для розширеного доступу до вимірювальних точок
- Подвійні наконечники зондів (ZISO-Z301 та ZISO-Z201) для гнучкого з'єднання
Застосування
- Тестування напівпровідникових приладів із широкою забороненою смугою (SiC, GaN)
- Розроблення та характеризація інвертерів та приводів двигунів на високих частотах
- Аналіз силової електроніки при високій напрузі на частотах ГГц з розміщенням зонду на відстані
- Вимірювання напруги на затворі вищої сторони комплементарних комутаційних схем
- Валідація та відлагодження систем перетворення потужності із високошвидкісними сигналами
Комплектація
- Система ізольованого зондування R&S RT-ZISO
- Кабель R&S ZISO-B410 10 м
- Модуль смуги пропускання R&S ZISO-B910 1 ГГц
- Зонди R&S ZISO-Z301 та ZISO-Z201
- Футляр для перенесення, операційне керівництво та підставка для зонду
- Кабель інтерфейсу та адаптер SMA-BNC
- Зовнішний блок живлення постійного струму для автономної роботи
Характеристики
| Bandwidth | 1 GHz |
| Attenuation | Auto |
| Input Capacitance | 8 pF |
| Maximum Input Voltage | 3000 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface, SMA |
| Cable Length | 10 m |
| Series | ZISO Series |
| Alternate Product Number | 1804.5000P25 |
| For Use With | R&S Oscilloscopes |
| Includes | Carrying case, Operating manual, Probe stand, Interface cable, SMA to BNC adapter, R&S ZISO-Z201 probe tip, R&S ZISO-Z301 probe tip, and External DC power supply for standalone operation |
| Operating Temperature Range | 0-40°C |
| Risetime | 450 ps |
| Type | Isolated Probe |
| Warranty | 3 Years |
Запит ціни
