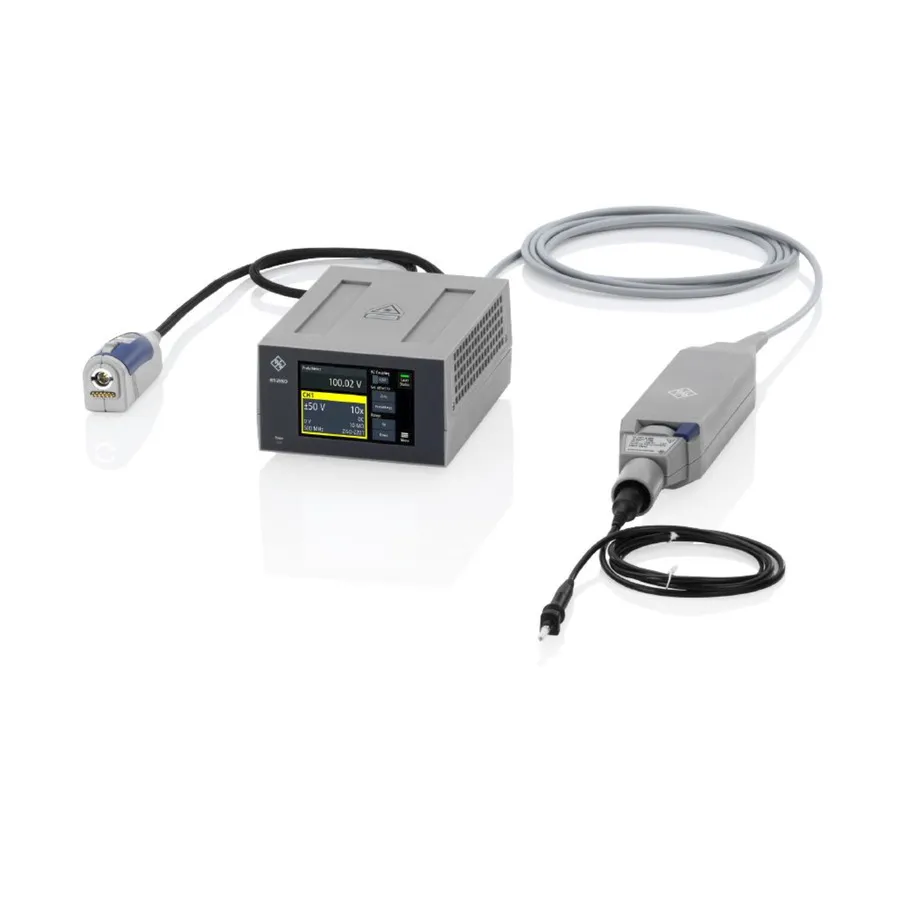

Rohde & Schwarz RT-ZISO05 Isolated Probing System
Rohde & Schwarz RT-ZISO05 система ізольованого зондування
Rohde & Schwarz RT-ZISO05 — 500 MHz isolated probing system with ±3000V input, optical isolation, and >90 dB CMRR for power electronics testing.
Деталі продукту
| Модель | RT-ZISO05 |
| Виробник | Rohde & Schwarz |
| Категорія | Active & Differential Probes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz RT-ZISO05 — це система ізольованого зондування 500 МГц для вимірювань при високих напругах та в силовій електроніці. Вона використовує архітектуру живлення через оптоволокно для гальванічної ізоляції між пристроєм, що вимірюється, та вимірювальним приладом, забезпечуючи виключну селективність до синфазних сигналів та якість сигналу навіть в екстремальних умовах високої напруги.
Система особливо придатна для вимірювання напівпровідників із широкою забороненою смугою (SiC, GaN) та іншої швидкомиклячої силової електроніки, де як точність, так і безпека є критичними факторами.
Основні характеристики
- Смуга пропускання 500 МГц з CMRR >90 дБ на частоті 1 ГГц
- Діапазон диференціального входу ±3000В з діапазоном синфазної напруги ±60 кВ
- Гальванічна ізоляція через оптоволокно, що виключає контури заземлення
- Подвійне з'єднання: інтерфейс зонду Rohde & Schwarz та з'єднувач SMA
- Рейтинг безпеки CAT III 1000V відповідно до IEC/EN 61010-31
- Компенсація термічного дрейфу та помилок посилення для цілісності сигналу
- Довгі гнучкі кабелі зондів для легкого доступу до точок вимірювання
- Кабель довжиною 3 м для зручної настройки на робочому столі
Застосування
- Тестування напівпровідникових приладів із широкою забороненою смугою (SiC, GaN)
- Розроблення та характеризація інвертерів та приводів двигунів
- Аналіз та оптимізація силової електроніки при високій напрузі
- Вимірювання напруги на затворі вищої сторони комплементарних комутаційних схем
- Валідація та відлагодження систем перетворення потужності
Комплектація
- Система ізольованого зондування R&S RT-ZISO
- Кабель R&S ZISO-B403 3 м
- Модуль смуги пропускання R&S ZISO-B905 500 МГц
- Зонд R&S ZISO-Z301
- Футляр для перенесення, операційне керівництво та підставка для зонду
- Кабель інтерфейсу та адаптер SMA-BNC
- Зовнішний блок живлення постійного струму для автономної роботи
Характеристики
| Bandwidth | 500 MHz |
| Attenuation | Auto |
| Input Capacitance | 8 pF |
| Maximum Input Voltage | 3000 V |
| Input Impedance | 1 MΩ |
| Interface | Rohde & Schwarz probe interface, SMA |
| Cable Length | 3 m |
| Series | ZISO Series |
| Alternate Product Number | 1804.5000P14 |
| For Use With | R&S Oscilloscopes |
| Includes | Carrying case, Operating manual, Probe stand, Interface cable, SMA to BNC adapter, R&S ZISO-Z301 probe tip, and External DC power supply for standalone operation |
| Operating Temperature Range | 0-40°C |
| Risetime | 800 ps |
| Type | Isolated Probe |
| Warranty | 3 Years |
Запит ціни
Rohde & Schwarz RT-ZISO05 Isolated Probing System
